TÉCNICA – Conserto de impressora Samsung ML-3051ND
Figura 1 – Impressora Samsung ML-3051ND.
DEFEITO: queimou ao ser ligada em 220V
Este problema é comum em muitas impressoras porque há o costume de vendê-las no Brasil com a tensão de entrada de rede de 127V CA, sem bivolt automático.
É um absurdo, pois a rede elétrica somente tem este valor de tensão em algumas capitais brasileiras. No restante do país, a rede é 220V CA. Claro, uma fonte com bivolt automático aumentaria o custo do equipamento (principalmente por causa da alimentação do fusor), e como não é obrigatória…
Nos escritórios, mesmo que ainda sejam instalados “estabilizadores”, que rebaixam a tensão da rede, de 220V para 120V ou perto disso, volta e meia algum distraído espeta o plugue na tomada de 220V e dá “aquele” estouro. E lá fica ele, de olhos arregalados, segurando o cabo e pensando como irá pagar uma nova impressora ao chefe…
A técnica
Apesar de parecer que o equipamento virou fumaça (ou lixo), o defeito geralmente não é grave. Modelos bem construídos de fontes de alimentação contam com proteções, que quando submetidas a excesso de tensão, estouram, literalmente.
No caso da Samsung ML-3051ND, ela conta com um fusível e um varistor, logo na entrada da rede elétrica. No início de 2013, quando escrevo este artigo, não foi possível conseguir o diagrama esquemático deste modelo, então peguei um de impressora semelhante, como se vê na figura 2. É da Samsung ML-6050, ver referências [1], [2] e [3].
O varistor e o fusível equivalentes aos da ML-3051ND, no diagrama da figura 2, estão destacados com círculos azuis. Pode-se notar que são os primeiros componentes na entrada da rede elétrica, após o conector. São os que recebem toda a sobretensão e estão ali para queimar mesmo.

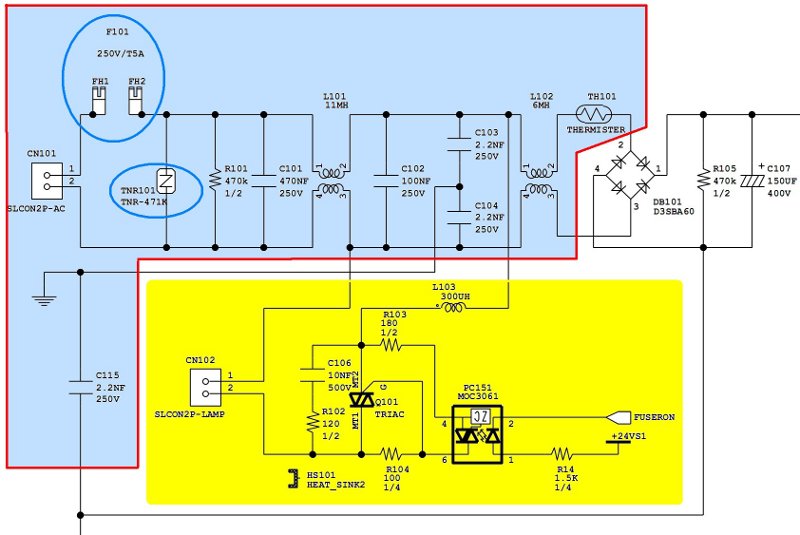

Figura 2 – Entrada de tensão da impressora Samsung ML-6050.
A ML-6050 tem uma etapa, já na entrada da rede elétrica, que aciona a lâmpada do fusor (bloco amarelo). O bloco azul envolve todos os componentes que formam as proteções na entrada da rede elétrica, inclusive os filtros contra interferências. Este filtros impedem que a impressora receba interferência da rede e também evita a emissão de algum ruído para a rede elétrica.
O aterramento é imprescindível para estes equipamentos, pois eles podem gerar facilmente grandes quantidades de eletricidade estática, em razão de utilizar alta tensão para atrair o toner ao tambor de impressão.
Voltando ao nosso assunto. O varistor é uma peça que não faz nada até que a tensão da rede atinja um determinado nível. Quando isto ocorre, o varistor transforma-se num curto-circuito.
É uma forma de absorver picos de tensão, causados por interferências (em curtíssimos espaços de tempo), ou obrigar o fusível a abrir, caso o equipamento seja ligado em tensão muito mais alta que a nominal – 127V, neste caso. Por isso ocorre aquele… POU!, sempre assustador (figura 3).
A solução para o problema é substituir o varistor e o fusível, por outros idênticos. Isto não é fácil, muitas vezes, por causa da dificuldade de encontrar os componentes exatos. O varistor poderá ser de maior capacidade do que o original – mas mesma tensão de trabalho, o que deixará a proteção mais robusta. Para conhecer melhor os varistores, consultar as referências [4], [5] e [6].
O fusível deve ser do mesmo tipo e corrente. Nestas entradas, geralmente é utilizado o modelo T (Time), que indica que é um fusível com retardo. Para conhecer os tipos existentes de fusíveis, veja as referências [7], [8] e [9]. Para esta impressora, o fusível não foi encontrado no comércio regional.
Deve-se lembrar que JAMAIS o equipamento poderá ser remontado sem tais peças. Segurança é muito importante, e estes dois componentes são essenciais para evitar incêndio do equipamento.

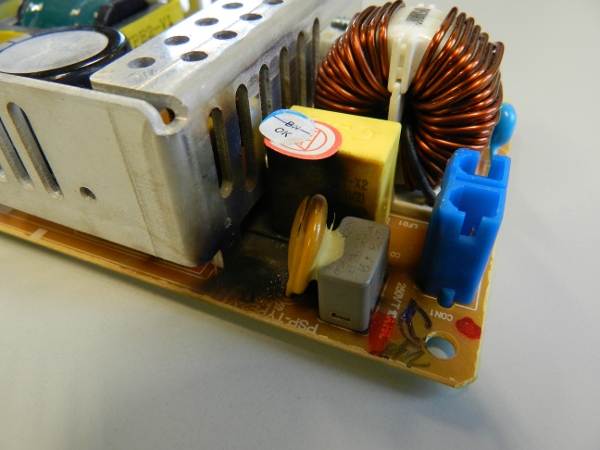

Figura 3 – Detalhe de placa de fonte de impressora Samsung ML-3051ND, queimada.
Desmontagem
Para começar a manutenção, segue um passo-a-passo para desmontar a impressora. Ela é fácil de abrir, mas se não forem cuidados alguns detalhes, a impressora poderá precisar de várias remontagens, para evitar que sobrem parafusos…
Todos os passos não necessários para alcançar a placa da fonte de alimentação, junto da chave de força.
Inicialmente, retira-se o cartucho de toner e a bandeja frontal de papel (figura 4). Depois, a bandeja posterior, conforme figuras 5 e 6.
O painel posterior tem 4 parafusos pretos, que devem ser retirados para remover o painel (figuras 7, 8, 9, 10, 11 e 12). Na figura 13 aparece o conector da interface paralela, que no momento da remontagem deverá estar com as presilhas na posição mostrada, ou o painel traseiro não encaixará corretamente.

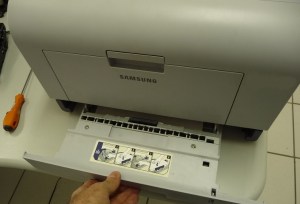

Figura 4 – Retirada da bandeja frontal.
Figura 5 – Retirada da gaveta posterior I.
Figura 6 – Retirada da gaveta posterior II.

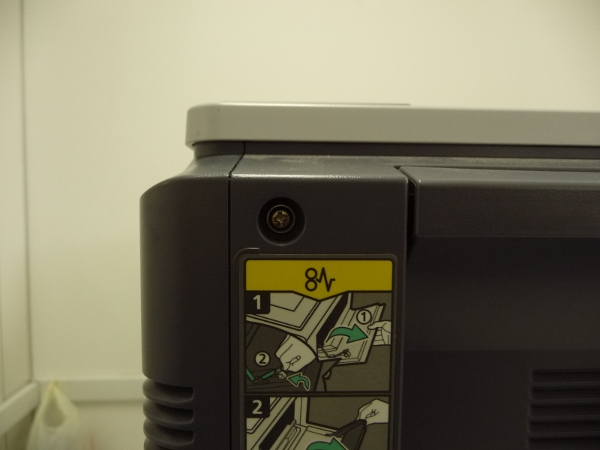

Figura 7 – Retirada de parafuso do painel posterior I.

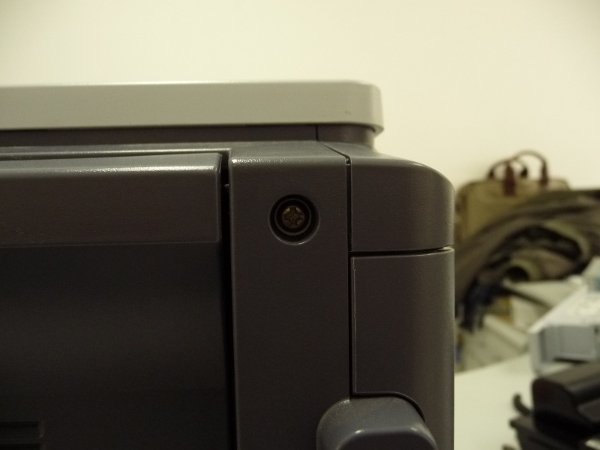

Figura 8 – Retirada de parafuso do painel posterior II.

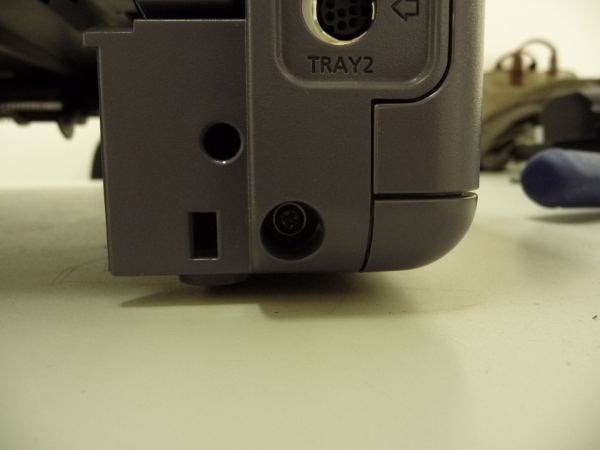

Figura 9 – Retirada de parafuso do painel posterior III.

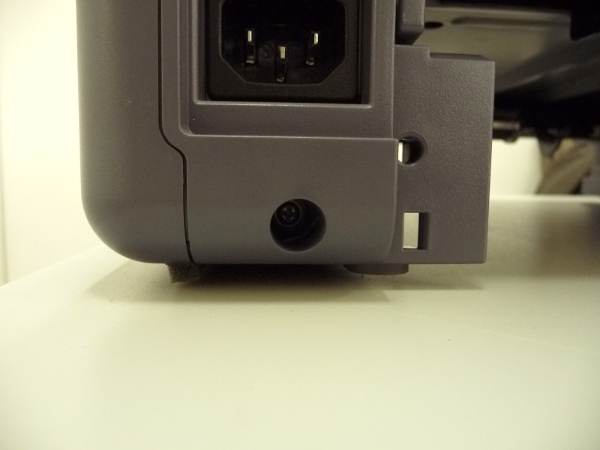

Figura 10 – Retirada de parafuso do painel posterior IV.

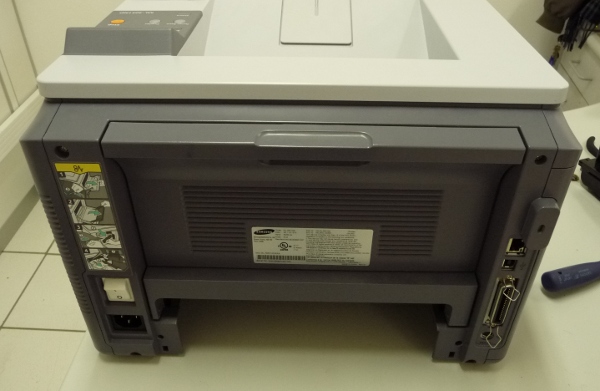

Figura 11 – Vista posterior da impressora, ainda com o painel traseiro.

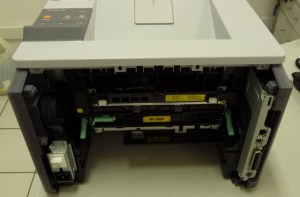

Figura 12 – Vista posterior da impressora, sem o painel traseiro.

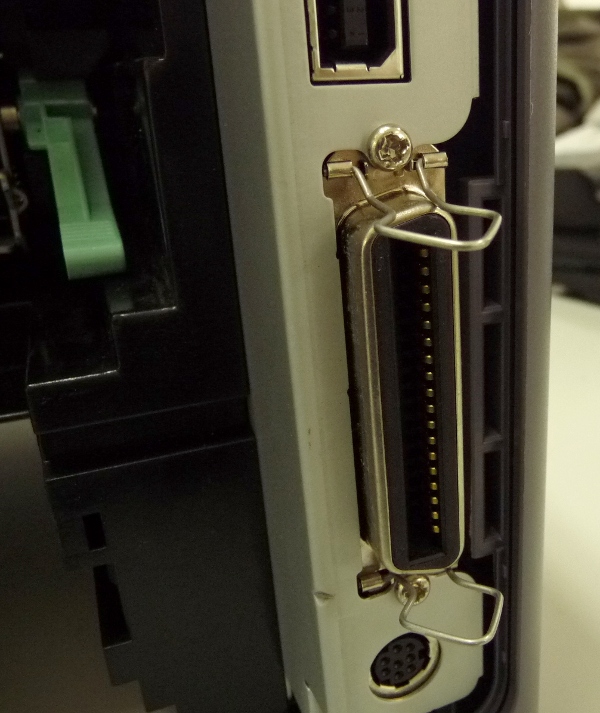

Figura 13 – Conector paralelo, onde se podem notar as presilhas de encaixe na posição de remontagem.
Com o painel traseiro removido, retirar 2 parafusos zincados do painel superior, como mostrado nas figuras 14 e 15.
Na figura 16 e 17, tem mais dois parafusos zincados, que ficam debaixo da tampa frontal do equipamento. Esta tampa encaixa os painéis laterais, como se pode ver na figura 18. Levanta-se a tampa pela frente (figura 19), cuidando para desligar o conector do painel de comando (figura 20). Na figura 21, a aparência da impressora nesta fase de desmontagem.
Para a retirada do painel lateral, cuidar que há um encaixe junto do painel frontal (figura 22), além de um parafuso interno (figura 23). Depois de retirar o parafuso do braço interno, deslocar para o lado, conforme a fig. 24, de modo a facilitar sua retirada.

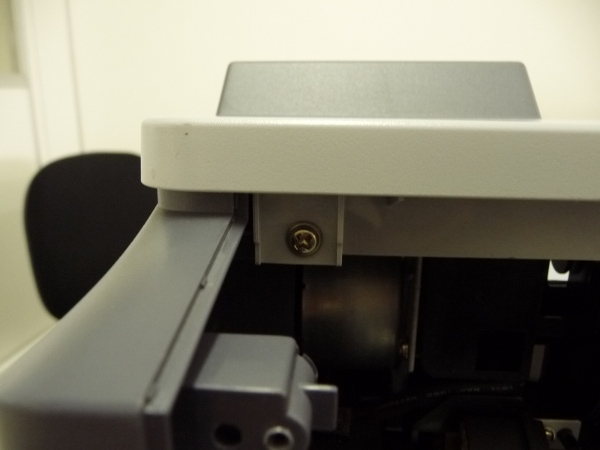

Figura 14 – Parafuso traseiro da tampa superior, lado das teclas de comando.

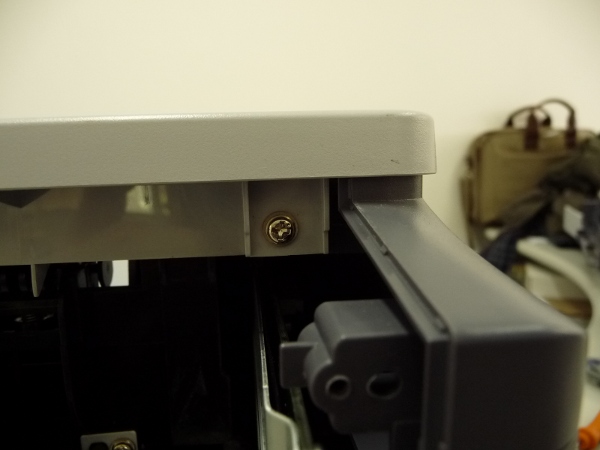

Figura 15 – Parafuso traseiro da tampa superior, lado oposto às teclas de comando.

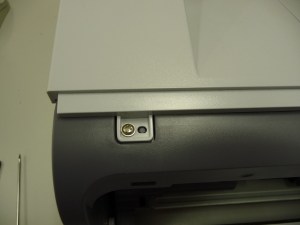

Figura 16 – Parafuso frontal da tampa superior, lado oposto às teclas de comando.

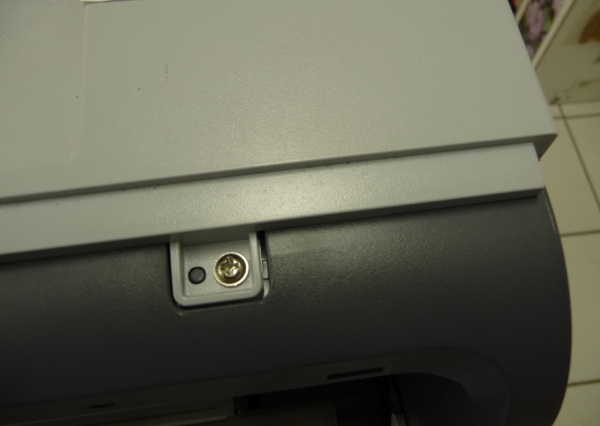

Figura 17 – Parafuso frontal da tampa superior, lado das teclas de comando.

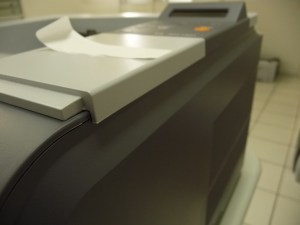

Figura 18 – Vista do encaixe correto da tampa superior, que é idêntico no lado oposto.
Figura 19 – Retirada da tampa superior.

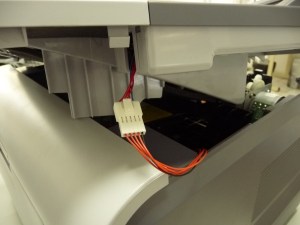

Figura 20 – Conector na tampa superior (teclas de comando e display).

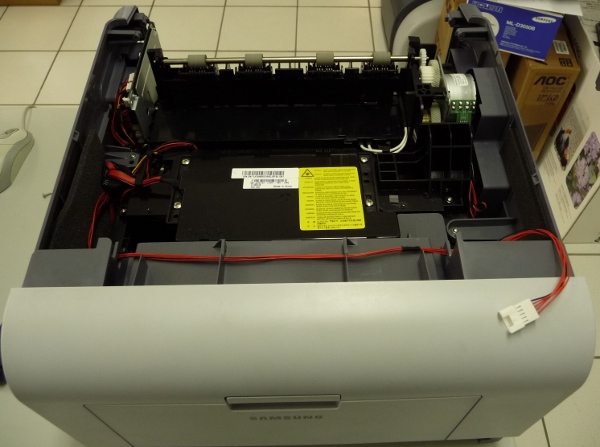

Figura 21 – Aparência da impressora desmontada, ainda com os dois painéis laterais.

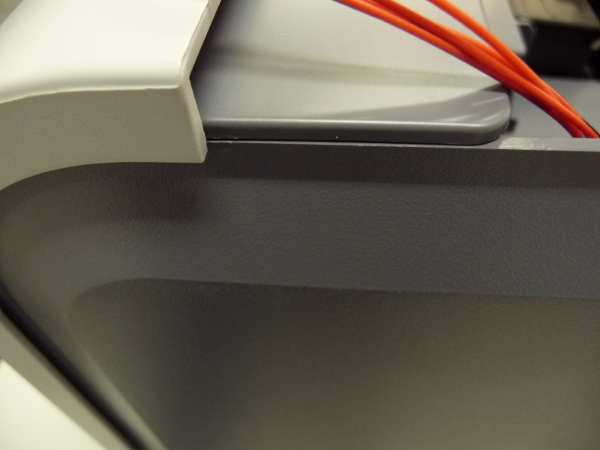

Figura 22 – Encaixe correto do painel lateral direito (quando a impressora é vista de frente), junto da fonte.

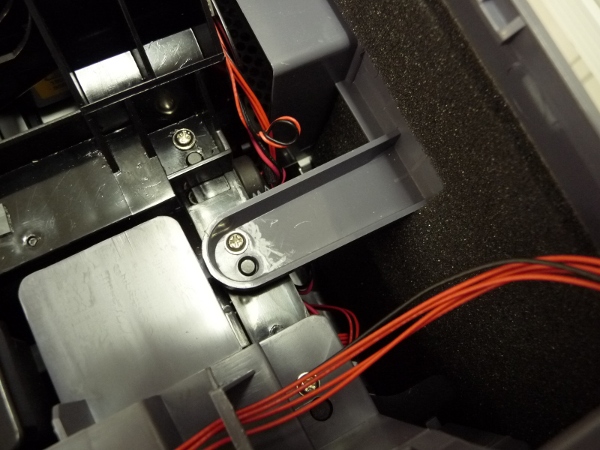

Figura 23 – Braço interno que prende a tampa lateral direita.

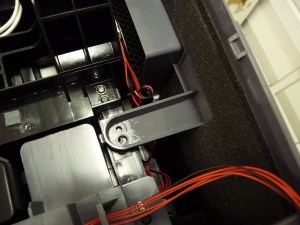

Figura 24 – Tampa lateral direita solta, pronta para remoção.

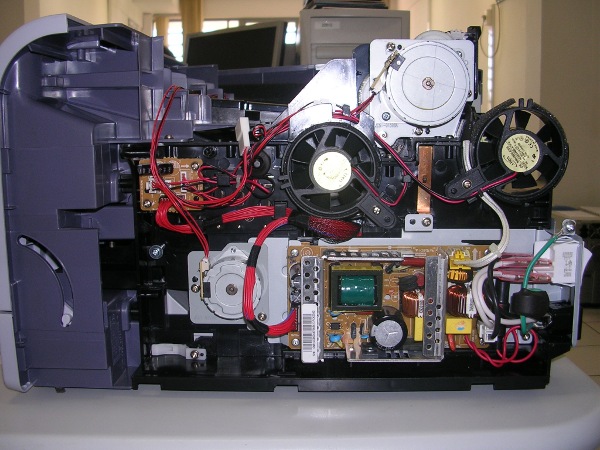

Figura 25 – Vista lateral direita da impressora.

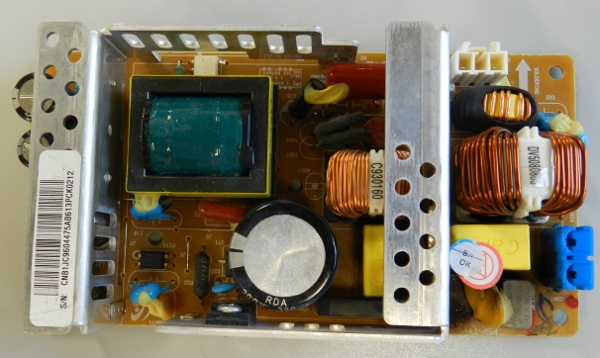

Figura 26 – Placa da fonte da impressora Samsung ML-3051ND.
Neste momento, temos acesso à placa da fonte da impressora (figura 25). A placa é retirada com facilidade, pois tem conectores para todos os fios, além dos 4 parafusos de fixação (figura 26).
Os danos e a solução
A fig. 27 mostra no detalhe uma placa com o varistor e o fusível já retirados, antes da limpeza da área. Os componentes estão na fig. 28. Na fig. 29, outra placa do mesmo modelo (recebemos 3 destas impressoras, com defeito idêntico…), que já não apresenta área de queima tão grande.
Na fig. 30 pode-se notar a placa já limpa e um pequeno fio de cobre, no lugar do fusível. O varistor é equivalente ao original, mas o fusível teve de ser improvisado, pois havia pressa para que o equipamento voltasse a funcionar. Por experiência própria, a bitola escolhida funde a mais ou menos 5 A, e como é fio comum, é parecido com um fusível tipo F (fast, ou rápido). Para verificar a bitola adequada para determinada corrente, consulte a referência [8].
Mas este procedimento não é recomendado, inclusive o cliente foi alertado, pois é um método rudimentar, com largas tolerâncias. Não se pode garantir que o fio rompa a tempo durante novo curto-circuito do varistor, o que danificaria seriamente o equipamento. Só serve para emergências, na absoluta impossibilidade de conseguir um bom fusível.

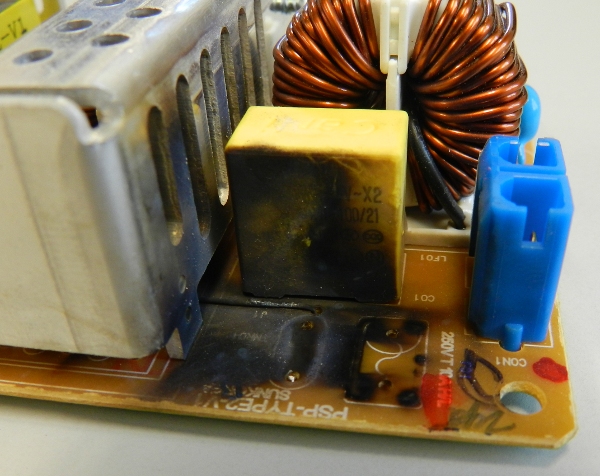

Figura 27 – Aspecto da área queimada, com os componentes removidos, antes da limpeza.

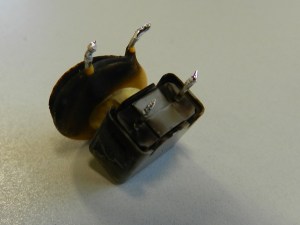

Figura 28 – Componentes removidos da fonte. Os dois estão queimados.

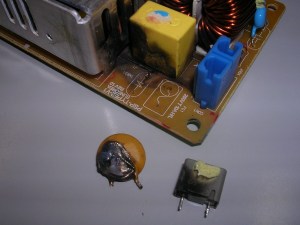

Figura 29 – Outra placa com o mesmo defeito.
Figura 30 – Placa consertada, com fusível improvisado com fio de cobre – não recomendável.

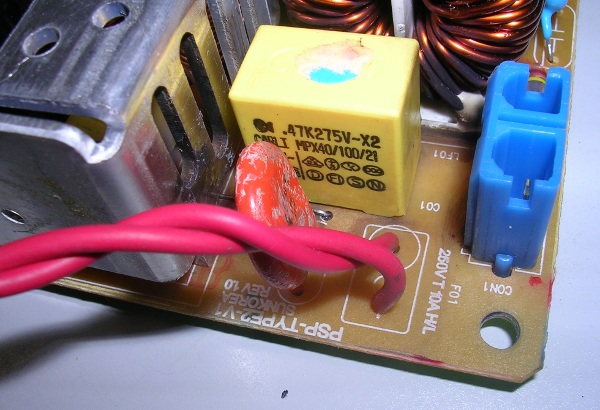

Figura 31 – Placa consertada, com porta-fusível externo.

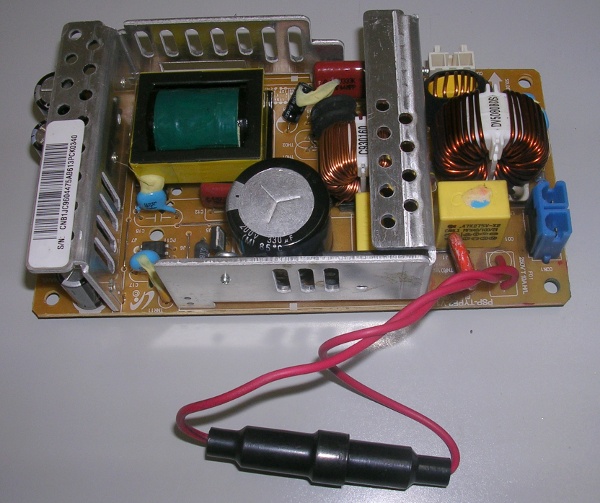

Figura 32 – Aspecto final da placa consertada, onde se nota o porta-fusível aéreo.

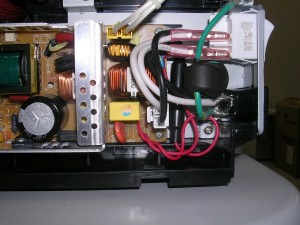

Figura 33 – Placa remontada na impressora.
Em outra placa, foi feito um serviço mais profissional, com a colocação de um porta-fusível externo, como se vê nas figuras 31 e 32.
Na figura 33 aparece a placa já montada, com o porta-fusível escondido entre os fios.
Como se pode notar, o varistor foi fácil de encontrar, ao passo que o fusível, não. Este é um problema típico de cidades longe dos grandes centros. Se o fabricante estivesse utilizando os tradicionais porta-fusíveis, com soquete na placa para o tamanho 20-AG, por exemplo, teríamos feito um serviço bem mais rápido.
Mas também tem o outro lado: facilitar para um leigo colocar outro fusível no lugar, sem trocar o varistor, poderia até fazer funcionar rapidamente a impressora, mas ela estaria desprotegida e colocaria em risco os usuários e o equipamento.
