TÉCNICA – Conserto de fonte bivolt XBOX compatível
Figura 1 – Identificação dos polos do conector da fonte XBOX para o modelo 360 S.
Conserte e compreenda o funcionamento de uma fonte bivolt, compatível com a plataforma XBOX 360 S.
Saiba como adaptar uma fonte ATX para ser comandada pelo XBOX, da mesma maneira que a original. É uma alteração totalmente reversível.
Primeiramente, vamos comprovar se a fonte de alimentação está com defeito mesmo.
Pode-se testar qualquer fonte do XBOX 360 S, isolando as capas internas do conector da fonte com dois tocos de espaguete ou de canudinho de refrigerante. Inserindo cada pedaço num dos plugues, eles servem para isolar as conexões. Assim, consegue-se ativar a fonte (LED na cor verde) e medir as tensões da saída, como demonstra o vídeo acima.
Após fazer a conexão de ativação, pode demorar alguns instantes para o LED ficar verde, depende da fonte.
Caso ocorra algum curto-circuito, a fonte entrará em proteção e provavelmente ficará bloqueada. A solução será desligá-la da rede elétrica, aguardar vários minutos até descarregar todos os capacitores, para recomeçar os testes.
Pode-se também só conectar a fonte ao XBOX (sem ligar na rede elétrica) e apertar o botão para ligar. Isso costuma descarregar os capacitores da fonte.
Olhe cuidadosamente a figura 1. O conector da fonte do XBOX 360 S engana, pois a capa metálica externa de cada um dos plugues NÃO TEM NADA A VER com a respectiva face interna, são conexões diferentes!
As duas mangas externas são ligadas ao GND (terra ou zero volt) e as duas faces internas, ao +12V. No entanto, só é possível medir esses 12V após ativar a fonte. Os +5Vsb (StandBy) podem ser medidos a qualquer tempo, pois esta tensão é fornecida permanentemente à console, para que ela possa comandar a fonte.
Olhando o conector da fonte com a face chanfrada virada para baixo, o pino do plugue esquerdo é a entrada PS_ON (ou CTL, em fontes compatíveis). O pino do plugue direito é a saída dos +5Vsb da fonte, que possibilita à console controlar a energia. Basicamente, o que a console faz para ativar a fonte é ligar o PS_ON no +5Vsb, como demonstramos no vídeo.
Ligou a fonte XBOX original em 220V?
Se a fonte não funcionar, pode ser que ela tenha sido indevidamente ligada em 220V. Fiz um post sobre este problema, que é extremamente comum, acesse o artigo AQUI.
Comparação entre a fonte XBOX original e a imitação
A maior vantagem, em relação ao modelo original para o XBOX 360 S é que a cópia é bivolt automático, não queima por ligar em 220V. Mas com o uso, aparecem outros problemas, que são resultado das economias de projeto.

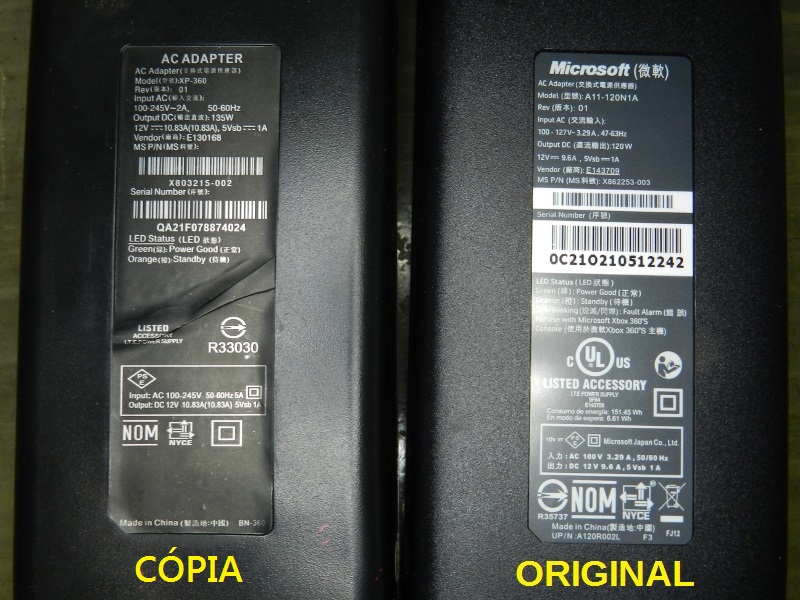

Figura 2 – Etiquetas de fontes para o XBOX 360 S. A da direita é o original, a da esquerda é a cópia, de marca desconhecida e bivolt automático.

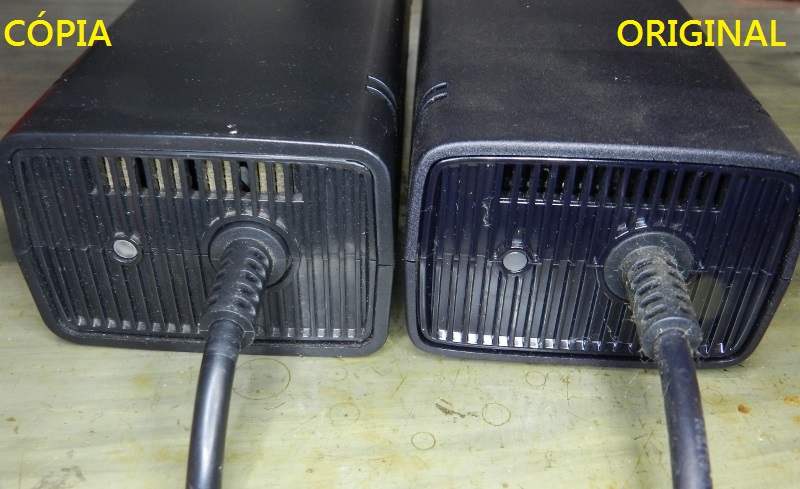

Figura 3 – Vista das fontes pelo lado do LED, a fonte da direita é a original.

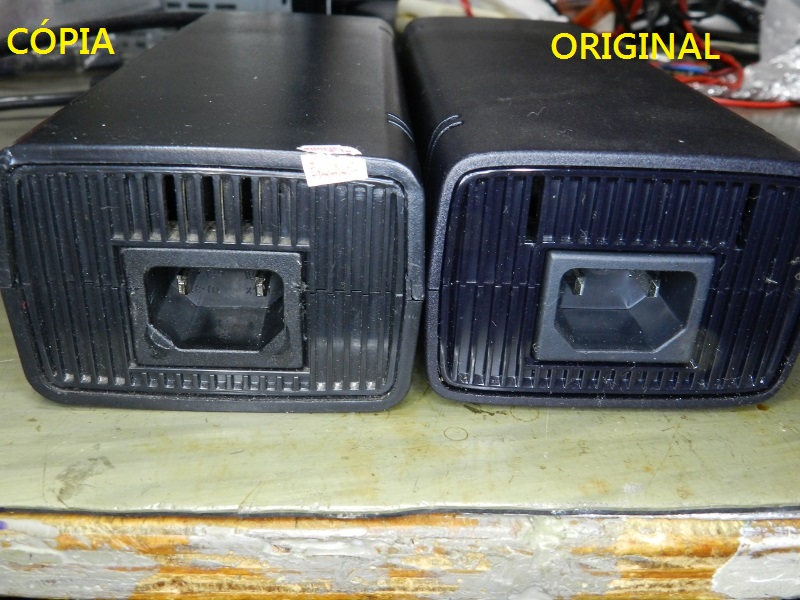

Figura 4 – Vista das fontes pela entrada da rede elétrica, a fonte da direita é a original.

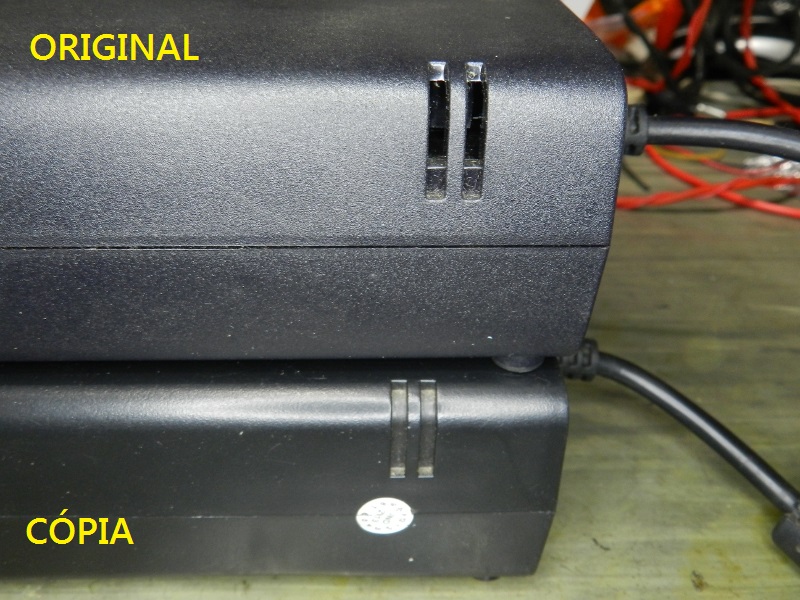

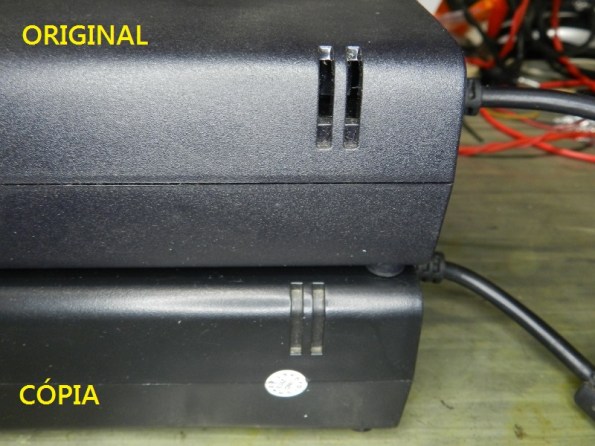

Figura 5 – Vista lateral das fontes, a de cima é a original.

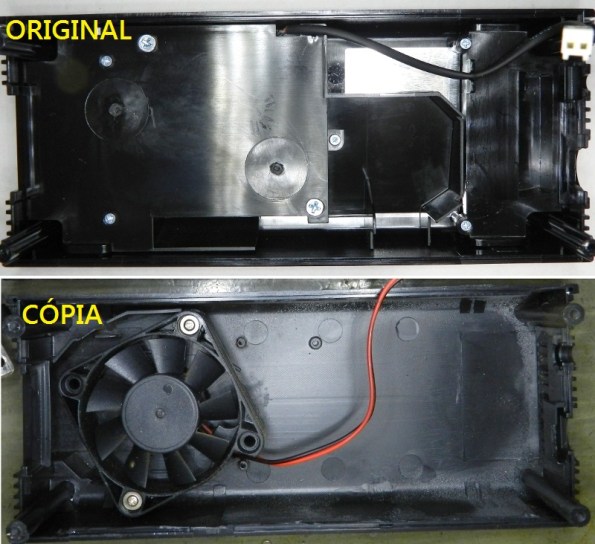

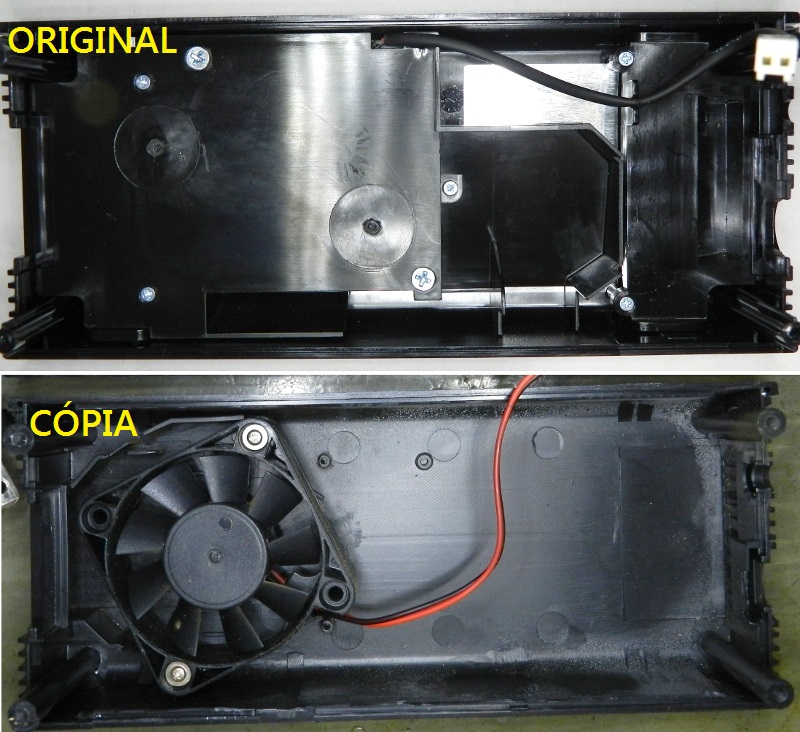

Figura 6 – Vista interna das ventoinhas, a de cima é a original.
A fonte compatível deixa a desejar, por exemplo, na ventilação dos componentes. Comparando com a original (figuras 2 a 6), há menos aberturas de ar, o que pode piorar o desempenho em lugares quentes. Além disso, a ventoinha é montada na tampa, em cima do estágio primário, mas é o secundário que mais aquece, como se nota nas manchas escuras da placa (figura 7). A fonte original tem a ventoinha no mesmo lugar, mas há um caminho bem determinado para o fluxo de ar atingir as peças mais quentes. Inclusive, a ventoinha fica escondida na tampa.
A capacidade de corrente é outra característica importante, pois uma fonte para o XBOX 360 S precisa fornecer pelo menos 9,6A em 12V e 1A em 5V, que totalizam 120W de potência. Neste quesito a fonte imitação fornece mais que o necessário. Segundo a etiqueta do fabricante, ela entrega 10,83A na linha de +12V e 1A no ramo de +5Vsb (135W de potência).
Para comparação, na figura 8 aparece a placa de uma fonte original XBOX. Este modelo é mais curto que outra fonte, também original, abordada em post anterior (VER AQUI).

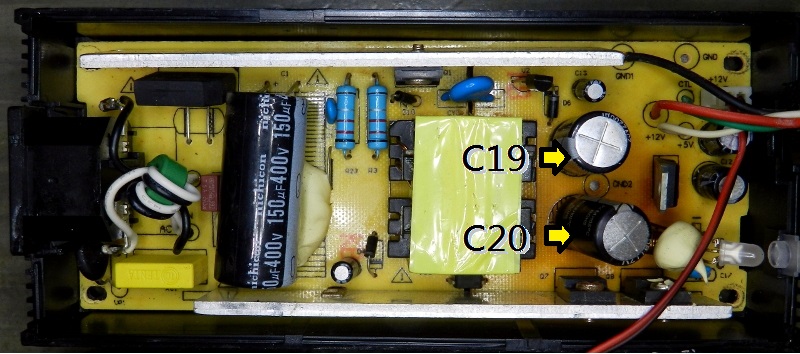

Figura 7 – Localização dos capacitores C19 e C20 na fonte compatível. Junto deles é possível perceber que a placa ficou mais escurecida, devido ao aquecimento.

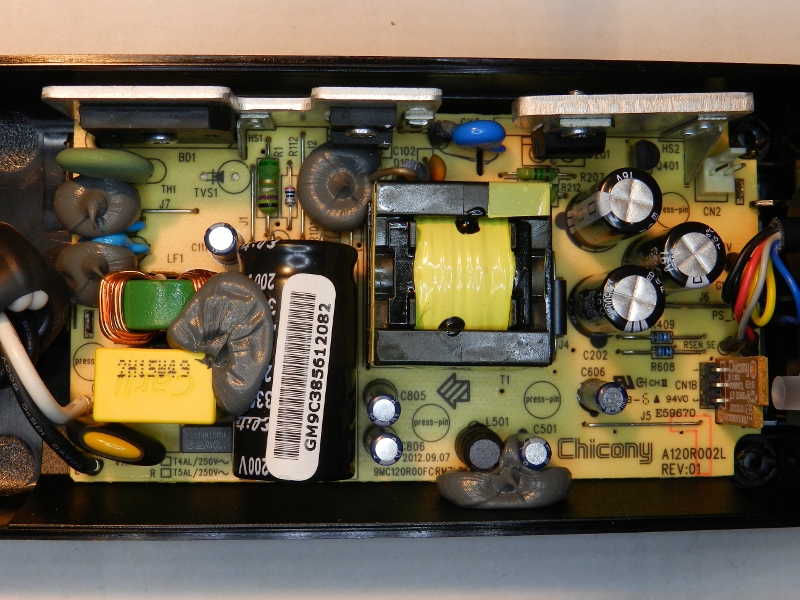

Figura 8 – Placa da fonte original do XBOX.
O defeito
Ao abrir a fonte, ela exalava aquele cheiro característico de componente eletrônico queimado. O capacitor eletrolítico C20, de 2200uF/25V, estava estufado. Ao medi-lo, sua capacitância estava quase na metade do valor nominal (figura 9). Por sorte não vazou, senão teria que limpar toda a placa com álcool isopropílico, pois o eletrólito desses capacitores é corrosivo e condutor de eletricidade.
O capacitor seguinte na linha de 12V, C19, também tinha a capacitância diminuída e estava com 2000uF, 10% abaixo do valor de fábrica. É o limite inferior de tolerância para eletrolíticos, que fica entre -10% e +30%. C19 forma um filtro π (a letra grega Pi) com L1 e C20, que é muito eficiente para “amansar” a ondulação (ripple) da linha de 12V.

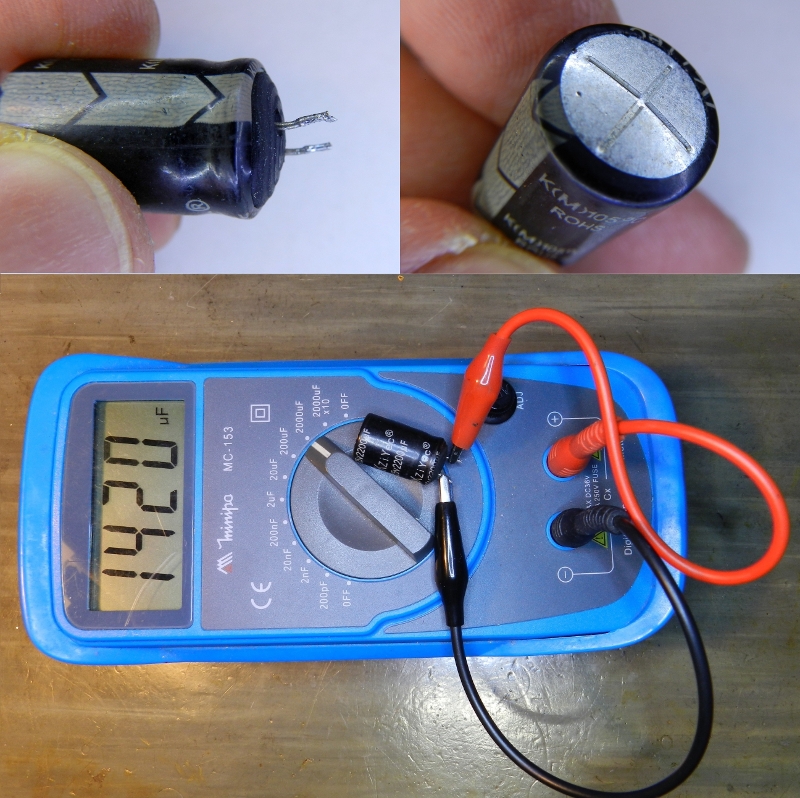

Figura 9 – Capacitor C20, de 2200uF/25V. Observe que a capacitância dele está bem abaixo do valor nominal.
Como o capacitor C20 é o primeiro a filtrar os 12V depois da retificação, ele fica sujeito a maior aquecimento que os capacitores subsequentes, pois trabalha com pulsos limpos, com o máximo de ondulação. E a linha de +5Vsb é extraída junto dele, o que ajuda a aumentar o ripple.
Além disso, altas frequências de trabalho não harmonizam com altas capacitâncias. Capacitores de grande valor tem elevada autoindutância e precisam de maiores tempos de carga e descarga. É a tal da reatância do capacitor (impedância), que quanto mais alta for, mais irá rejeitar a troca rápida de estado. Por isso eles aquecem quando são exigidos em ciclos de carga e descarga de alta intensidade e velocidade.
A solução para isso seria distribuir o valor necessário de capacitância entre 2 ou 3 capacitores, pois cada um deles terá uma autoindutância muito menor, diminuindo sensivelmente a geração de calor. Em razão dos custos, muitos fabricantes preferem passar batido por isso.
Além desses componentes, o LED bicolor estava com a cor verde queimada. A cor verde indica o funcionamento normal. É provável que o LED tenha queimado após C20 estufar, pois isso elevou o nível de ripple da fonte e pode ter estressado o componente.
Por precaução, também foram trocados C3 e C13, ambos de 22uF/50V, pois são responsáveis, respectivamente, pela filtragem da tensão para o conversor PWM e pelo estágio de ativação da saída, formado por Q5, Q6 e IC2.

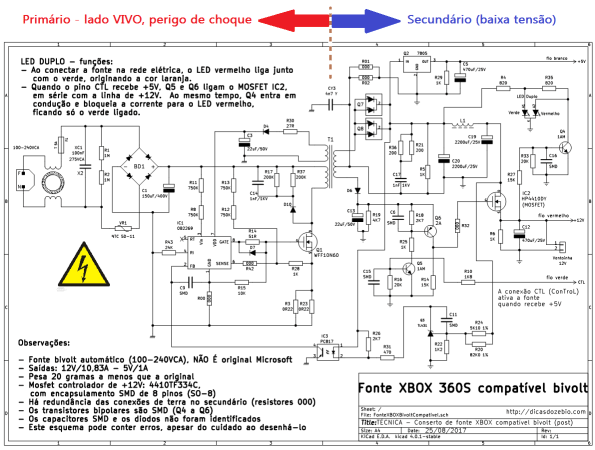

Figura 10 – Esquema da fonte bivolt automático, compatível com XBOX 360 S.
O circuito
A figura 10 mostra o esquema extraído desta fonte. Clicando na imagem com o lado direito do mouse, escolha abrir nova aba (ou guia), para acompanhar as explicações com o desenho em tamanho normal. Alerto que a intenção deste desenho é somente informativa, para ajudar no diagnóstico. Não foram identificados os capacitores SMD e os diodos. Eventualmente, poderá haver algum erro no esquema, por causa do pouco tempo que tive para desenhá-lo.
Uma característica deste circuito é que nas referências de vários componentes não são respeitadas as respectivas funções, elas simbolizam mais o encapsulamento. Por exemplo, o regulador Q2 e os diodos Q7 e Q8 não são transistores, apesar de usarem invólucro TO-220. Do mesmo modo, IC2, que tem encapsulamento de circuito integrado (SO-8), mas é um transistor.
Além disso, as cores dos fios de conexão com a console não são as mesmas utilizadas pela fonte original, como demonstra a figura 11. No modelo compatível, o fio branco corresponde ao +5Vsb (StandBy – tensão sempre presente), o vermelho ao +12V, o verde é do CTL (PS_ON) e o preto é o terra (ground, GND, cujo potencial é zero Volt).
Na fonte XBOX original, as cores são quase todas iguais às do padrão de fontes ATX. O fio vermelho é do +5Vsb, o amarelo é do +12V, o azul é o do PS_ON e o preto é o terra. Há também um fio cinza, para o sensor de corrente (Rsense), ligado dentro do plugue ao terra. A conexão Rsense não existe na fonte compatível.

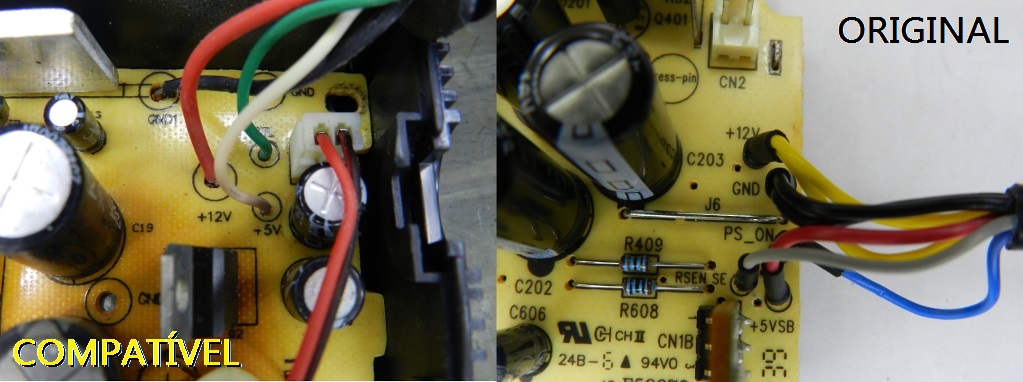

Figura 11 – Conexões da fonte XBOX com a console, a fonte original é a da direita.

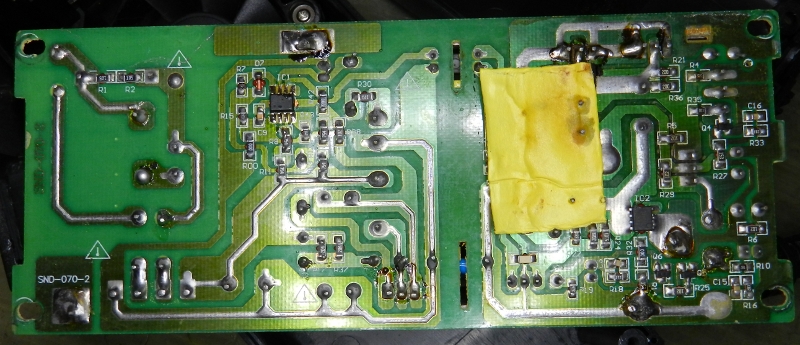

Figura 12 – Placa da fonte compatível XBOX, lado cobreado. O lado primário está à esquerda das fendas verticais de isolamento, compare com a figura 7 e com o esquema.
Se traçarmos uma linha vertical que passe pelo meio do transformador do esquema da figura 10, à esquerda fica o lado “vivo”, ligado ao primário do transformador. É o estágio de chaveamento, que pode causar choques fatais, muito cuidado, portanto. O integrado IC1 (OB2269, com encapsulamento SMD de 8 pinos SO-8, é o conversor PWM (Pulse Width Modulation – Modulação por Largura de Pulso). Ele está montado no lado cobreado da placa (figura 12, também à esquerda). A folha de dados – datasheet – do OB2269 está AQUI.
À direita daquela linha vertical imaginária fica o secundário, responsável pela retificação e filtragem da tensão de 12V. O transformador também tem nesse lado uma saída de tensão exclusiva, via D6 e C13, para o estágio de estabilização (Q3, IC3 e arredores).
A tensão de saída é monitorada por Q3 (TL431 – uma conhecida referência de tensão, cuja folha de dados está AQUI). Ele recebe a informação através do divisor de tensão formado por R20 em paralelo com R24, ligados na linha de 12V, junto a C19. A outra metade do divisor de tensão é R22, ligado à terra. As variações de corrente sobre o TL431 são repassadas para o acoplador óptico IC3 (PC817, folha de dados AQUI).
Assim, a luminosidade do LED interno do acoplador óptico acompanha a tensão de saída, que num primeiro momento varia conforme o consumo. Isso altera a polarização do fototransistor (pinos 3 e 4 de IC3). A acoplamento óptico entre o LED e o fototransistor, ambos dentro do PC817, garante uma isolação galvânica de 5000V, o que permite interligar estágios com tensões e impedâncias muito diferentes.
O fototransistor, por sua vez, altera a corrente no pino 2 (FB = feedback = realimentação) do conversor OB2269, que então compensa a largura dos pulsos (sinal PWM) entregues ao transistor Q1. O transistor MOSFET Q1 (WFF10N60, folha de dados dele AQUI) realiza o chaveamento do transformador.
Os pulsos induzidos no secundário desse transformador, após retificação e filtragem, originam a tensão contínua de 12V. É a largura ajustável desses pulsos entregues a Q1 que estabiliza a tensão de saída de 12V, dependendo do consumo de corrente, informação essa repassada (realimentada) ao primário pelo acoplador óptico.
A saída de +5Vsb é regulada independentemente pelo 7805.
Segundo a folha de dados do OB2269, a frequência de trabalho do oscilador PWM é dada pelo resistor ligado no pino 4 (RI), pela fórmula F=6500/R. O resultado é dado em KHz, mas creio haver algum erro aí, pois o valor de R43, ligado no pino 2 é de 24K, o que daria uma frequência de 0,270 Khz. Isso dá 270Hz, o que é inadmissível, pois é frequência muito baixa, audível. Não medi a frequência de trabalho, mas pelo tamanho do transformador, deve ser 27KHz ou 270KHz.
A tensão de 12V é retificada por dois diodos duplos, que infelizmente, esqueci de identificar. Certamente são diodos muito rápidos, cada em deve aguentar pelo menos 2x6A. Na fonte original XBOX original, só tem um diodo Schottky, de 2x15A, o STPS3045CTC, a folha de dados dele está AQUI.
Os +5Vsb são extraídos da linha de +12V, através do regulador 7805 (Q2). Este regulador fornece corrente máxima de 1A, mas para fornecer esta corrente, deveria estar acoplado a um bom dissipador. Provavelmente a console não usa toda a capacidade de corrente. A folha de dados do 7805 está AQUI.
A linha de +12V é ativada pelo transistor MOSFET IC2 (HP4401DY), que parece um circuito integrado, pois usa um encapsulamento SMD de 8 pinos (SO-8), como se nota na figura 13. Nestes encapsulamentos, quando há vários pinos soldados junto é sinal que eles tem a mesma função e servem para aumentar a capacidade de corrente. Nesse caso, o terminal 4 é a porta (gate), os pinos 1,2 e 3 são do supridouro (source) e os pinos 5, 6, 7 e 8 são do dreno (drain). Este transistor funciona como uma chave e a folha de dados dele está AQUI.

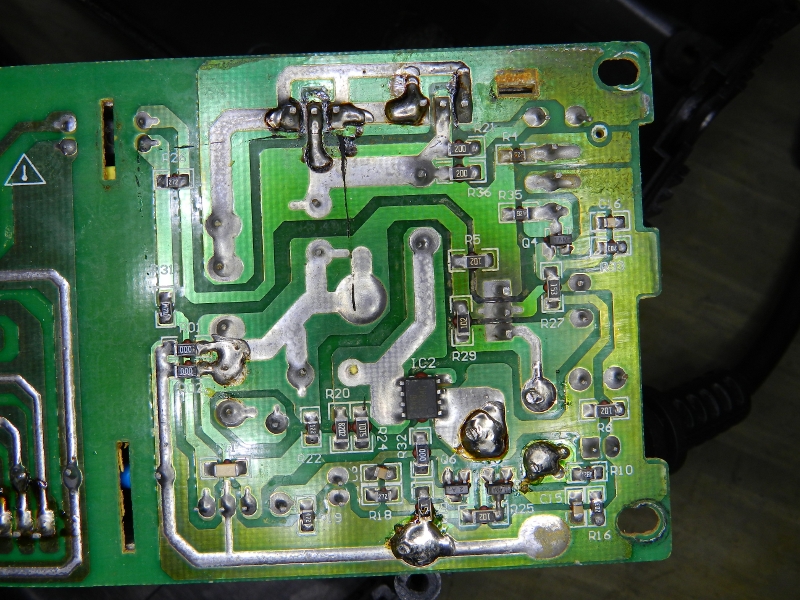

Figura 13 – Lado cobreado do estágio secundário.
Nesse circuito, o LED bicolor tem 2 funções: ao ligar a fonte na rede elétrica, as duas cores ficam acesas, gerando a luz laranja. Quando a console do XBOX aciona a fonte, o LED vermelho é aterrado por Q4, fazendo com que seja emitida só a luz verde. Q4 é ativado pelos +12V, que foram liberados por IC3. Devido a essa configuração, o LED vermelho jamais irá indicar algum estado de falha, como acontece com a fonte original.
OBSERVAÇÃO (29/03/2019) – Esta mesma fonte retornou pouco tempo depois, por mais duas vezes, com os mesmos capacitores estufados, apesar das melhorias efetuadas. A solução definitiva foi ligar o XBOX em fonte de computador.
XBOX ligado em fonte ATX (de computador)
Originalmente, este artigo mostrava como fazer para o XBOX funcionar com fonte ATX (e comandá-la), utilizando transistores MOSFET. Em testes posteriores, a sugestão apresentou instabilidades e suprimi aquele texto.
Simplifiquei o circuito e mostrei ele em novo post, acesse-o AQUI: DICA – XBOX ligado em fonte ATX.
O restante do texto, que comparava o funcionamento dos transistores MOSFETS com os bipolares, será transformado em outro artigo, inclusive com um projeto de fonte de alimentação com saída MOSFET.
Defeitos em XBOX
Para quem desejar conhecer várias dicas de conserto do console XBOX, recomendo o extenso trabalho de Adrian Callaghan [1], que pode ser baixado AQUI.
Há algum tempo, fiz um post sobre o problema de ligar a fonte do XBOX em 220V, e como consertá-la. Acesse-o AQUI.
E como curiosidade, Benjamin Heckendorn [2] mostra como fazer do XBOX 360 um laptop…
Bom proveito!
