DICA – Conserto de cafeteira doméstica Philips Senseo

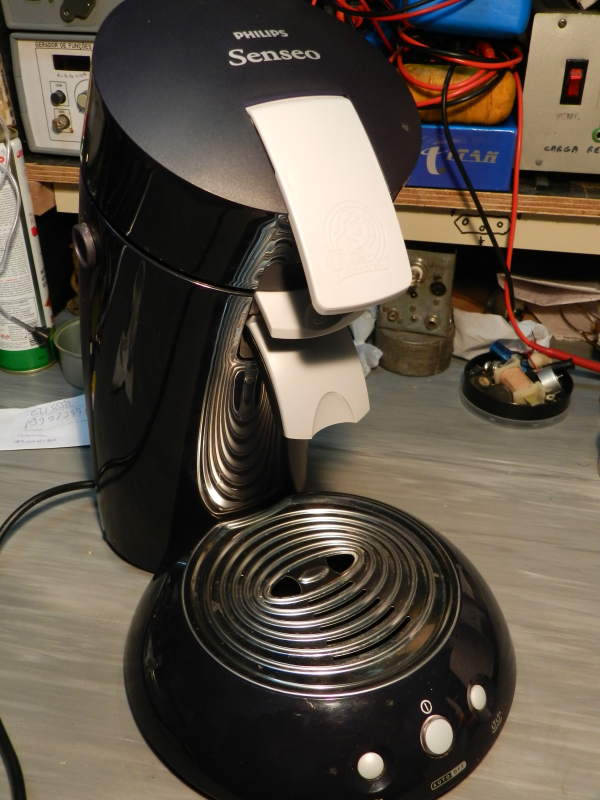

Figura 1 – Cafeteira Philips Senseo 7810
Recebi para manutenção, há algum tempo, uma cafeteira elétrica doméstica Philips Senseo, modelo HD7810/40 (figura 1). Estes equipamentos utilizam sachês específicos, com porções já prontas para fazer café.
A lâmpada que informava a condição de ligado da cafeteira, ficava piscando rapidamente. Era uma indicação de erro e por causa disso o microprocessador interno bloqueava todas as operações. A causa do defeito era muito simples, mas abrir a cafeteira, nem tanto…
A Philips sempre fez aparelhos com gabinetes muito bem pensados, que utilizam vários encaixes e poucos parafusos. Quando tentei abrir a cafeteira por baixo, percebi que a coisa não era simples, precisava conhecer os procedimentos de desmontagem. Daí, procurei na internet o manual de serviço. Sem ele, não teria sido possível abrir a cafeteira, provavelmente alguma peça sairia quebrada. Aliás, muitos equipamentos hoje em dia precisam de manual para abrir…
Nas referências [1] e [2], estão os links para os manuais de usuário e de serviço, respectivamente. Não encontrei o modelo exato, mas serve como guia.
O internauta Marcos Santini comentou um link com um manual da cafeteira em português, muito bom [3].
Além dos manuais da cafeteira, encontrei uma dica valiosa no Youtube [4]. Weselerlocke mostra a sequência de desmontagem e o que consertar. O vídeo tem mais de 18 minutos e é todo falado em alemão, mas eu não prestei atenção ao que ele falou, somente olhei o que ele fez. Perdi algumas informações, obviamente, mas o essencial foi apreendido. Em redes lentas, o vídeo pode parar às vezes, pois está em HD:
O vídeo explica exemplarmente como abrir a cafeteira, mas pode-se também seguir as orientações do manual de serviço, que indica, de forma menos ilustrada, a sequência de desmontagem. Retirando as partes móveis, desencaixando as peças na ordem indicada e removendo 2 parafusos, pode-se ter acesso à placa de circuito impresso (figura 2).

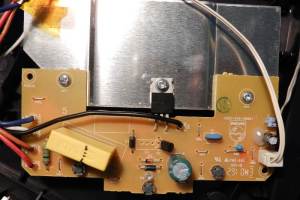

Figura 2 – Placa de circuito impresso da cafeteira.
Figura 3 – Parafuso utilizado na cafeteira.
Os parafusos tem a cabeça tipo torx, que parece uma estrela (figura 3). Mas com uma chave de fenda comum, pequena e de boa qualidade, eles podem ser abertos sem problemas. Se tiver uma chave torx na bitola correta, melhor.
Deve-se tomar cuidado com as conexões de água, que usam peças de silicone, cujas posições devem ser memorizadas, para evitar mau funcionamento ou dano. Uma das conexões é a saída de água quente, que fica na parte superior. A outra, junto a bomba de água (embaixo da caldeira), fica ligada num filtro, na base do reservatório destacável.
Figura 4 – Valor medido do capacitor de 470nF da cafeteira.
Após abrir a cafeteira, testei os componentes, especialmente o triac e o capacitor eletrolítico. Nenhum deles estava ruim. Daí, retirei o capacitor supressor de interferências, de 470nF. Ao medi-lo, estava com apenas 51nF (figura 4), praticamente um décimo da capacitância original. O defeito apontado no vídeo era exatamente o mesmo.
Trocado o capacitor, a cafeteira voltou a funcionar normalmente. Para substituir o original, é interessante adquirir um capacitor de polipropileno metalizado (MKP ou Metallisierter Kunststoff Polypropylen), da classe X2, de boa qualidade, como os da Epcos, Philips, Kemet (Evox-Rifa), Wima ou Wishay. Os da Wima e Kemet costumam ser mais caros.
Aparentemente, os capacitores supressores de interferência estão muito sujeitos à perda da capacitância, pois quando testei vários deles, retirados de diversos tipos de fontes chaveadas, a maioria tinha alguma diminuição do valor original.
A grande incidência de capacitores classe X com valores diminuídos, indica que a rede elétrica brasileira, de modo geral, é muito cheia de ruídos, alguns de alta intensidade. Parte disso deve-se aos raios, outra parte a motores potentes, além das onipresentes fontes chaveadas, que na maioria das vezes não tem correção de fator de potência.
No caso de um equipamento com fonte chaveada apresentar um defeito que não parece muito lógico, pode ser interessante testar o estágio de supressão de interferências da entrada da rede elétrica. O defeito pode estar ali.
Referências
[1] Philips – Manual do usuário da cafeteira Philips HD7810/7811 – http://www.p4c.philips.com/cgi-bin/cpindex.pl?ctn=HD7810/40&hlt=Link_UserManuals&mid=Link_UserManuals&scy=NL&slg=AEN
[2] Eserviceinfo – Manual de serviço da cafeteira Philips Senseo HD7810/10 – http://www.eserviceinfo.com/downloadsm/19109/Philips_Senseo%20HD7810/10.html
[3] Dica do Marcos Santini, manual em português, excelente: http://www.gip-woox.com.br/dados/doc/manuais/hd7811_br_sm.pdf
[4] Youtube – Conserto de cafeteira Philips Senseo (em alemão) – http://www.youtube.com/watch?v=VxuD05Z9ex4
\ep/
Blog do Picco
Dicas do Zébio
Minha cafeteira senseo hd 7811 ao colocar o resrvatorio de agua no lugar a agua vasa toda.
Antônio, creio que o recipiente de água está trincado ou a mangueira que conecta a ele está solta, ou danificada.
Boa tarde
Ganhei recentemente uma Senseo (usada) e ela nao “habilita” para fazer o café, o LED do power pisca lentamente mas ela nao esquenta e não faz nada.. Existe algum reset?
Kairo, que eu saiba não há reset, provavelmente o capacitor de entrada da rede elétrica está com valor abaixo do nominal, como já aconteceu comigo. Isso causa os mais aleatórios problemas.
A minha Senseo 7828 VivaCafé teve todos os componentes trocados a cerca de 1 ano, atualmente só funciona inclinada pra frente!Na posição normal de uso o led não para de piscar.
Horácio, se sua cafeteira é usada intensamente, é possível que a placa eletrônica tenha sido danificada, especialmente aquele capacitor de entrada, que sempre é bom revisar. Por outro lado, talvez algum encaixe do invólucro fora de posição, poderia causar problemas de funcionamento, pois essas cafeterias tem as peças em posições muito bem determinadas.
Bom dia, Fiquei alguns anos sem utilizar a minha Sanseo, quando liguei , fiz um café e logo depois quando fui fazer outro ela não liga mais , já vi o nível da água , teria yma sugestão do que poderia ser?
Cal, o defeito pode ser o mesmo do explicado no artigo, porque o capacitor pode ter chegado a um limiar mínimo de capacitância, abaixo do qual o aparelho não consegue funcionar.
Alguns modelos podem emitir códigos de alerta, onde alguma luz do aparelho pisca de maneira específica, como por exemplo, 3 piscadas e uma pausa. Se for esse o caso, no manual de serviço do seu modelo ou no próprio manual de usuário, deve haver uma lista dos significados das piscadas.
Boa noite ! Preciso de ajuda ! Minha cafeteira senseo philips hd7811 ao ligar não esquenta a resistência, reparei que o led pisca lentamente . indentifiquei que a cadeira não esquenta , devido a tensão ac só chega 50v deveria chegar 110v .. O que será ?. Aguardo .. Obrigado..
Alberto, troque o capacitor de entrada, aquele classe X2 de 470nF (0,47 uF), provavelmente está com valor abaixo do nominal.
ola, gostei das suas dicas , tenho uma senseo ela liga esquenta a agua, porem qdo aperto um dos botoes para fzr o cafe volta a piscar lentamente e nao sai nada , abri e descobri q tinha varias formigas mortas na placa , sera que é o tal capacitor ?
Fabiano, primeiro as formigas poderiam causar curto-circuito ou mau funcionamento, devido aos seus corpos úmidos e condutores de eletricidade. Também o feromônio emitido por elas poderia causar oxidação, precisa verificar. Depois de tudo bem limpo e testado, se o defeito continuar, teste o capacitor.
Minha cafeteira ficou um longo tempo guardada sem uso e agora fui utilizar e ela aciona sozinha após aquecer a água sem que eu pressione nenhum botão.
Aldmir, eu suspeitaria de algumas coisas: o botão de acionamento travou de alguma maneira, mantendo-o sempre acionado; ocorreu algum processo de oxidação que pode ter causado um curto-circuito interno, como por exemplo haver infiltrado líquido no compartimento da parte eletrônica; o circuito eletrônico está defeituoso; ou algum inseto fez uma “moradia” na sua cafeteira…
Aconteceu o mesmo comigo! Ela pisca constantemente e aciona assim que esquenta. Coloquei o multímetro e os interruptores estão bons! A luz deveria se desligar assim que a mesma atingisse a temperatura ideal, Poderia ser uma leitura errada do termômetro?
Marcos, chegaste a confirmar se o capacitor de entrada está com o valor nominal? Ele é o culpado de muitos problemas de funcionamento, inclusive os aleatórios, que não se repetem.
Bom Dia, hoje tive coragem de abrir a minha máquina, e o problema é mais simples que imaginava. No meu caso apenas a boia do recipiente de água que enferrujou e se desmanchou. Será que consigo essa boia?
Lissandro, estes equipamentos são muito específicos, as peças de reposição só irá encontrar numa oficina autorizada. Componentes eletrônicos, já é mais fácil.
Oi zebio! Bom dia! Desmontei minha senseo,mas não tenho conhecimento ou capacitacao técnica pra trocar o componente indicado. Vc me indica alguém em sp para conserto? Obrigado e bom ano novo pra vc!
Igor, se você não conhece ou não confia em técnicos em sua cidade, o ideal seria levar a uma assistência autorizada, no site do fabricante deve ter uma lista.
…Muito obrigado pelas dicas…apesar da cafeteira q eu precisei consertar ser de outra marca,o defeito foi sanado graças ao assunto abordado aqui….abraços…
César Augusto, muito obrigado pelas palavras de apoio, é bom ver o esforço reconhecido. Se tiver alguma sugestão, não hesite em comentar novamente. Boas Festas!
meu amigo a funçao de dois cafe nao fuciona da cafeitra senseo , as outras funçoes fonciona
Osmar, já mediste o capacitor de entrada? Geralmente ele é o culpado pelos defeitos mais estranhos, e que variam com o tempo.
Além disso, verifique a parte mecânica interna, para descobrir possíveis entupimentos. Cafeteiras muito usadas poderiam ter algum problema do tipo.
Não conheço o seu modelo, se há um botão específico para escolher a opção que não funciona, talvez seja esta peça que está com defeito. Chaves tact estragam fácil com uso intenso.
onde tem uma assistencia técnica no rj? Uma vez fiz uma solução com vinagre e bicabornato e ela voltou a funcionar . Agora já fiz e não resolveu. Parece estar entupida. Onde encontro a soluçao para resolver este problema? Estou bastante chateada !
Olá, Angela, desculpe a demora em responder, no Rio há pelo menos 9 autorizadas Philips para cafeteiras. Acesse a página a seguir e encontre a assistência mais próxima:
https://www.philips.com.br/c-w/support-home/localizador-centros-assistencia.html#location=Rio+de+Janeiro%2C+RJ%2C+Brasil
Não consigo fazer funcionar,coloco a cápsulas mas não sai o cafe.
Santana, tentaste trocar o capacitor de que falo neste artigo? Ele pode causar os defeitos mais absurdos. Também verifique se a resistência da cafeteira está OK, bem como o triac que liga e desliga ela.
Grande amigo !
Muito obrigado pela dica !
Acabei de montar e testar a cafeteira e ela voltou a funcionar como nova !!!!!
O que ocorria é que minha cafeteira começava a fazer o café e desligava do nada !
A assistência técnica me informou que era necessária a troca da placa de controle e orçou o conserto + mão de obra em 200 reais !
Graças a sua página e o vídeo do alemão, consegui desmontar e troquei o capacitor indicado (o que retirei estava com 51nF !).
O capacitor novo , um MKP da Epcos, cód. B81192, de 470nF / 250V,me custou R$ 5,50 !!
O mais complicado é a desmontagem e montagem da cafeteira, pois devemos tomar MUITO cuidado para não quebrar as travas e encaixes, mas acompanhando o vídeo e com bastante paciência, qualquer um consegue fazer a troca do capacitor em casa !
Saudações
James Brustolin Marques
James, muito obrigado pelas palavras de apoio e pelo retorno, sempre é bom saber que menos aparelhos estão indo para o lixo…
Boa tarde, tenho uma cafeteria CP38 inox da britania 127v, mas liguei ela em 220v,
e parou de funcionar, minha pergunta é? o que pode ter estragado e como transformar ela em 220v, e claro se tiver como fazer, quais peças tenho que trocar para que ela funcione em 220v?(placa fonte,resistência, fusivel).
Márcio, cafeteiras tem somente uma resistência, além do circuito eletrônico ser específico para aquela tensão. Por isso, geralmente não vale a pena transferir de uma tensão para outra.
Como dica de conserto, procure um capacitor semelhante ao mostrado neste artigo, talvez exista alguma semelhança.
ola boa noite comprei uma maquina de cafe pillips walita senseo e ela nao sai agua
coloquei a agua atraz e liguei ela,quando ela aqueceu eu apertei pra 1 xicara e nao saiu nada o que pode ser me ajude por favor obrigado
Ruthe, em princípio quando a água não sobe, mesmo aquecendo, é porque ainda não ferveu. Pode haver um problema com o sistema de aquecimento.
Outra opção é o entupimento do canal que leva a água até a xícara, é necessário verificar se não está obstruído.
Bom dia! Minha senseo parou de funcionar…nem liga nada?
Seria o caso deste capacitor ou a troca da placa?
Will, eu nem começaria a manutenção sem testar este capacitor. É batata. E trocar a placa é um exagero, só se estiver toda oxidada.
bom dia
minha cafeteira queimou o transformador , gostaria de saber qual seria a tensão de entrada e saida
Nildo, esta cafeteira Philips Senseo não utiliza transformador, a ligação da placa é direto na rede elétrica.
Ou você utiliza um transformador externo para ligá-la? Daí, a tensão de entrada do trafo será a da rede elétrica e a de saída, o valor existente numa etiqueta embaixo da cafeteira. Deve aparecer escrito algo como AC INPUT (entrada CA). A potência do transformador deve ser no mínimo o dobro da potência informada nesta cafeteira.
Bom dia! A minha Senseo HD7810/40 travou a tampa superior, tentei quase de tudo e nada a faz abrir. Você tem uma dica para mim?
Joubert, se ela travou, provavelmente foi forçada a ficar numa posição que não é a indicada pelo fabricante. Sugiro que avalie com cuidado como ela entrou nesta posição, para poder retirá-la pelo mesmo caminho.
Valeu, obrigado!
Boa tarde, tenho uma hd7811 e ela não esta aquecendo, somente a luz vermelha fica piscando!! Tem alguma sugestão de assistência na região metropolitana de Porto alegre, RS?
Eduardo, se eu estivesse em Porto Alegre, certamente levaria o aparelho na Câncio Gomes, é a autorizada mais antiga da Philips, que antes ficava na rua Hoffmann. É ali pela Farrapos, Navegantes.
Boa noite!!! Tenho uma Senseo Quadrante 220v, vc sabe se e possível passa-la para 110v? Obrigado!!!
Luiz, estar cafeteiras tem uma resistência embutida no aparelho, que talvez seja caro para trocar. Tente consultar uma autorizada da Philips e fazer uma cotação.
Minha cafeteira Senseo começou a “dobrar” a quantidade: ao usar o botão de 1 xícara, faz duas , ao usar o botão de 2 xícaras, enche um copo até em cima… Existe um procedimento de regulagem? Grato.
Astor, naquela que eu abri, não vi qualquer possibilidade de ajuste. Provavelmente é o capacitor de entrada, classe X2, que está com um valor que induz o microcontrolador a erro.
Meu caro, como o site da Philips/Senseo é um dos piores que eu já vi – e olha que estou nesta estrada há décadas – peço alguma dica de Assistência Técnica que possa resolver esse problema. Estou em São Paulo, bairro de Perdizes… Obrigado, de novo!
Astor, não sou da sua região, eu pediria uma ajuda para o São Google, com os seguintes termos: Philips autorizada Perdizes. Qualquer oficina Philips conserta qualquer equipamento Philips.
Atualizando um dos links: http://www.gip-woox.com.br/dados/doc/manuais/hd7811_br_sm.pdf
Grande Marcos, muito obrigado pela ajuda!! Já está nas referências!!
olá boa noite,
minha máquina senseo parou de esquentar a água , será que é aquela peça que fica dentro do compartimento que põe água. e se for compra essa peça separada?
Glauce, peças específicas da cafeteira, o único lugar que irá encontrar o modelo exato para substituir é numa autorizada da marca, consulte o fabricante.
Bom dia! Tem uma peça preta com um encaixe de metal dentro do reservatório de agua, escapou e não sei como colocar, por favor me ajude.
Miriam, melhor é olhar o manual de serviço, tem um link que disponibilizo no post. Se não for o modelo exato, entre no Google e busque por algo como “service manual Senseo modelo XXX…”
XXX deve ser toda a numeração escrita numa etiqueta da cafeteira.
Eu gostaria de saber onde eu posso comprar o circuito eletronico NÃO O DISPLAY de uma cafeteira Melitta Modelo ME10TDSBZ 127v.
Agradeço antecipadamente,
Roberto Incze
Roberto, peças de cafeteiras, geralmente só se consegue encontrar nas oficinas autorizadas da marca. Procure a pagina da empresa na internet, deve ter uma lista de oficinas autorizadas.
Boa tarde amigo,eu tenho uma cafeteira philips walita HD 7813 ela deu esse mesmo problema que vc mostra eu testei os componentes e o capacitor de 0.470nf esta danificado, só que eu não acho esse componente ,vc pode me indicar onde eu posso achar esse capacitor eu agradeço se vc poder me ajudar,obrigado
Railton, estes capacitores, se você não encontrar em lojas como Mundison, Future Electronics, RS Components, ou até sucata de equipamentos, pode colocar um substituto, de polipropileno ou poliéster metalizado, de tensão bem alta, como por exemplo 470 nF/630VCC. Quando estes capacitores classe X2 não eram nem conhecidos, a opção era utilizar capacitores com tensões CC três vezes mais alta que a tensão CA na qual o componente terá de trabalhar.
obrigado valeu a dica obrigado
amigo qualquer loja de material eletronico, onde conserta tv por ex. pode ser similar desde q a tensão seja respeitada, ex se 110v colocar 250v se 220v acima de 350v é segurança, pode ser de poliester ceramica metalico etc.
ola amigo, minha cafeteira s´[o funciona se eu apertar os tres botoes de uma vez e ficar segurando…podes me dar alguma dica?
Fernanda, eu começaria com a troca daquele capacitor e uma limpeza interna, pode ter algum problema de fuga de corrente. Mas trocar o capacitor seria o básico.
Gostaria que o Zebio ou alguém pudesse responder sobre esta cafeteira, Quanto tempo ela fica ligada para uma e para duas xícaras? a minha fica em media 14 e 28 segundos respectivamente. obrigado abraço.
ainda bem q temos pessoas como o zebio, valeu muito sua informação estou ate entendendo alemão.
AS VEZES ME DESANIMO COM POLÍTICAS , VIOLÊNCIA, ROUBOS, ETC. MAS QUANDO ENCONTRO PESSOAS ASSIM COMO O ZEBIO AGENTE TEM QUE FICAR CONTENTE E RENOVADO, OBRIGADO PELA COLABORAÇÃO.
Olá, Luciano, é mais ou menos como Gandhi dizia: “Seja a mudança que quer ver no mundo”…
parabéns amigão é isto mesmo. boa filosofia de vida
MUITO BOM, BOA FILOSOFIA DE VIDA. ABRAÇOS.
VC SABE ME DIZER QUANTO TEMPO FICA LIGADO PARA UMA E DUAS XÍCARAS??—-
Zé, não tenho esta informação, talvez uma olhada no manual de serviço poderá indicar alguma coisa.
Estou com uma senseo que chegou somente piscando mas não partia ao remontar voltou a funcionar somente quando é acionada a tecla 2 xícaras, porem não aquece agua, terias uma dica ?
Para defeitos estranhos, eu ainda trocaria o capacitor da entrada, igual ao do artigo acima.
BOA NOITE AMIGOS !
MEU NOME E CARLOS EDUARDO GOSTARIA DE TIRAR UNA DUVIDA QUE ESTA ME TIRANDO DO SERIO ,TENHO UMA CAFETEIRA PHILIPS SENSEO MODELO( HD7853), O DEFEITO DELA ERA O TERMOSTATO , JÁ TROQUEI QUE VEM JUNTO COM A CALDEIRA QUANDO COLOCO QUEIMA OS DOIS . POR FAVOR ME AJUDE O QUE SERA QUE TA ACONTECENDO . OBRIGADO . eduardo.dinho.pe@gmail.com
Caro amigo Zébio, bom dia. Suas dicas são valiosas. Por favor, abri minha cafeteira depois de muito apanhar e achar os parafusos torque. O defeito é que ela não liga, não dá sinal de vida. Medi o capacitor e ele tem 0,47 uF, ou 470 nano F, parece estar bom. Também troquei o triac de potência, mas não adiantou. Você tem alguma dica ?. O cabo esta bom, porque medi os 220 VCA na entrada da placa. Não achei o esquema elétrico, somente o diagrama em blocos do pca. Você tem diagrama elétrico ou sabe aonde encontrar ?
Sérgio, também não consegui o esquema. Já testaste o valor em ohms da resistência?
Boa tarde.
minha cafeteira Senseo HD 7811 começou a apresentar um cafe muito aguado. faz todo o processo e o cafe sai um chafé. alguem sabe o que pode ter acontecido.
Regis, verificaste a situação das conexões elétricas, inclusive a tomada da parede? Parece ser problema de falta de aquecimento da resistência.
Boa noite, a minha cafeteira no caso também estava com o status de erro, porém o capacitor está bom, acredito que possa ser a resistência, qual o valor ohmico desta resistência? Grato.
Thiengo, somente alguém que tenha uma igual para medir. Ou na Philips. Ou ainda calculando, pela Lei de Ohm, a resistência para a tensão e potência conhecidas.
MINHA CAFETERA,ELA APITOR E PAROU DE FUNCIONAR, E NÃO ESQUENTA MAIS. O QUE EU DEVO FAZER.
Márcia, no seu caso parece que a resistência de aquecimento pifou.
Boa noite minha cafeteira ao apertar o botão para duas xícaras não interrompe a qued do café chegando atranbordar já o botão de uma xícara para normalmente o quede vê estar acontecendo.
Harley, eu acredito que o capacitor trocado no modelo que consertei possa ser a causa dos mais diferentes tipos de defeitos, pois ele torna a alimentação do circuito eletrônico instável.
Isto poderia fazer com que o microcontrolador interno tivesse lapsos durante o processamento.
O valor do capacitor DEVE SER o que está escrito nele, pode variar no máximo uns 5%.
Outra alternativa, muito provável também, é o vazamento de líquido sobre alguma parte do circuito eletrônico, causando fugas de corrente ou oxidação de conexões.
Além disso, uma inspeção visual dos componentes pode indicar muita coisa, mas tem que desmontar tudo e revisar.
Amigo você saberia me dizer como solucionar o seguinte problema.
Durante o processo de passar o café a minha snseo desliga sozinha .. As vezes desliga 3x durante o processo
Julio, dê uma olhada na resposta ao Harley, é por aí.
Além disso, talvez o manual de serviço tenha um fluxograma de defeitos, a Philips costuma fazer isso.
Bom dia!
Suas dicas serão valiosas para mim, mas antes de fazer a manutenção, gostaria que me ajudasse, se possível:
Minha cafeteira Senseo, depois de adicionar a cápsula (ou o ecopad) com café na máquina, pressiono o botão para passar a água. Quando o processo se inicia, depois de alguns segundos começa a vazar água quente na parte de baixo da máquina. O estranho é que se eu colocar a água para passar sem o Saché e sem a peça que dá suporte ao Saché, a água quente não vaza. Consegue imaginar qual seja o problema e se é de simples solução?
Desculpe pela pergunta um tanto óbvia.
Felipe, a única possibilidade que imagino é algum caninho de silicone com defeito, que vaza quando há alguma pressão da água. Eu começaria por aí. Ou entrou algum material estranho no tubo e entupiu, mas se não me engano, há um filtro interno que impede isso.
Boa tarde amigo!
Suas dicas contribuiram muito para que eu pudesse realizar uma manutenção na Senseo HD7811/94/AB.
Gostaria de retribuir compartilhando o link que encontrtei o manual de serviço em português: “http://www.gip-philips.com.br/dados/doc/manuais/hd7811_br_sm.pdf”.
Desde já, fico muito grato pelas informações.
Eduardo Rezende
Obrigado pela dica, Eduardo, seja muito bem vindo!!
ola , qual seria a numeracao do transistor pequeno ao lado do bt 139 , desde ja agradeco , abracos
Q2 -> 131-6 BJ 028
Alguém sabe o valor do transistor Q3?
Leonardo, é possível que o manual de serviço, que disponibilizo o link no post, tenha o que você procura.
Boa tarde pessoal, olha tenho uma cafeteira da marca delta e parrou de funcionar… quais são as possíveis causas… alguém me ajuda por favor.
Alguém conhece esta cafeteira e pode ajudar o Fadir?
No meu caso a resistência está aberta , vocês já conseguiram comprar essa resistência (caldeira) ?
Arnaldo, talvez seja melhor levar a peça a uma oficina autorizada Philips, para encomendar outra nova. Peças assim geralmente são fabricadas especialmente para a marca, não encontra no comércio.
Olá, boa tarde!
Parabéns pelo artigo, queria compartilhar uma dica: O site da JM Store vende peças e sachês: http://www.jmstore.com.br/senseo.html
É de confiança.
Boa noite, testei a resistência e não tem continuidade, uma dúvida seria o termostato ele tem continuidade, ele seria um termostato fusível ou só para controlar o aquecimento.
Sem mais obrigado.
O led pisca lentamente aguardando aquecer porém não aquece.
William, os termostatos são de dois tipos: normalmente fechado (mais comum) e normalmente aberto. A função dele é trocar de estado (abrir ou fechar os contatos, respectivamente), quando determinada temperatura é alcançada.
É utilizado para manter a temperatura dentro de uma faixa segura, ou para desligar o equipamento em caso de sobrecarga. Quando são ligados como proteção, geralmente ficam em série com a resistência de aquecimento.
Secadores fazem isso, se você tapar a entrada de ar, daqui a pouco ele desligará, para proteger contra incêndio. Somente depois de esfriar que ele irá ligar novamente.
No seu caso, se a resistência abriu, só trocando. Estou considerando que o termostato está funcionando bem (é ligado em série com a resistência e conduz eletricidade). Se quiser testar ele para valer, ligue o aparelho e meça a tensão nos terminais do termostato. Deve dar zero, ao passo que a resistência deve receber toda a energia da rede elétrica. Muito cuidado com este teste, melhor utilizar um transformador isolador para diminuir a chance de choques fatais.
Bom dia, testei o capacitor e está bom (470nf) porém ela fica piscando devagar mas mesmo assim coloquei um capacitor novo., e a água não esquenta. poderia me ajudar.wiliandgg@ig.com.br
Willian, se o capacitor está bom, há outros caminhos pelos quais poderia encontrar o defeito:
– primeiro, no manual de serviço da Senseo tem uma lista de códigos de erro, que podem indicar o estágio com problema.
– e a resistência de aquecimento, chegou a testá-la? Ela poderia estar aberta.
Bom dia, Eusebio. Td bem?
Tenho uma cafeteira dessas que de repente parou de aquecer.
A voltagem dela é 220 v.
Estou em SP. Gostaria de ver se é possível levá-la para vc ver.
Obrigado
Edgard
Edgard, apesar deste blog abordar manutenção de eletrônica, a minha intenção é somente repassar as técnicas que desenvolvi, para que a experiência não se perca e ainda possa ajudar outras pessoas. Atualmente, meu trabalho com eletrônica é somente hobby. Além disso, estou no RS, ficaria mais caro consertar a cafeteira comigo do que levar a uma assistência técnica autorizada da marca em SP. E o seu problema parece ser exatamente o que abordo neste post.
Olá amigo, tudo bem?
Pois é, a copa do mundo e os serviços continuam né.. kkk.
Há uns 20 dias atrás estive lendo sua dica do conector do receptáculo de lâmpadas,onde o interruptor esta dando mau contato.Neste dia que você enviou eu li rápido, pois estava atrasado para um serviço de elétrica. Pois a sua dica foi de grande importância porque o conector quando começa apresentar mau contato, eu trocava por um outro interruptor novo. QUE O CERTO DEVEMOS FAZER. Mas neste dia estava muito longe e no lugar onde estava era difícil encontrar este interruptor. Então na sua dica explicou não só como colava o plástico com a resina, mas também o procedimento da limpeza.
Temos um pino lá dentro que é de contato e ele é de parafusar. Não sabia desta simples dica. Pois abri e fiz a limpeza, apertei o pino com um alicate de bico fino e chato,e os seus procedimentos.
Esta lá funcionando muito bem e sem o “estalo” que causava quando ligava e desligava as lâmpadas fluorescentes.
Abraços e bons serviços e dicas….
Roberto. RJ
Muito boa dica,das pessoas que entende ,Valeu
Zebio, bom dia
Você poderia me informar aonde encontro o capacitor supressor de polipropileno metalizado, 47 K 275 V classe x2, indicado por você, para conserto da cafeteria Senseo ?
Desde já agradeço.
Fernando
Fernando, depende da sua região. Se você estiver em São Paulo, tem a Mundisom, no RS tem a Eletropeças, em SC tem a Valgri. Eu costumo utilizar bastante as peças retiradas de aparelhos eletrônicos, desde que estejam em condições de uso, obviamente. Isto torna o conserto mais barato para o cliente.
Mas se você quer fazer um conserto perfeito, tente encontrar capacitores da Vishay ou Wima, no Farnell ou RS, são lojas de ótima reputação e vendem pela internet.
Muito bem Zebio, mas pode adiantar pra gente o valor do transistor que esta com um BOM RADIADOR DE CALOR?
Valeu amigo…
Roberto, não é transistor, é um TRIAC, modelo BT139 600E, veja o datasheet aqui: http://www.nxp.com/documents/data_sheet/BT139_SERIES.pdf.
E lembre-se que a parte de cima da placa é só uma parte do circuito, do outro lado dela tem um microcontrolador e mais um monte de peças SMD.
Dica VALIOSA, OBRIGADO, ATÉ.
