DICA – Porque não usar adaptadores
Figura 1 – Adaptador danificado.
Olhe bem a foto acima. É um triste adaptador, que foi detonado por causa da má qualidade das conexões e por receber corrente excessiva. Esta peça tentava compatibilizar uma tomada NBR 20A de parede com um plugue Nema 5-15 de uma régua de tomadas, que energizava cinco servidores (computadores de alto desempenho para empresas).
Não houve incêndio porque a junção aqueceu tanto que deslocou a posição dos pinos, o que acabou interrompendo a ligação. Mas dá para ter uma ideia do problema, olhando o interior do plugue e do adaptador. As duas peças ficaram tão soldadas, que foi preciso quebrar o plugue para poder verificar o que tinha acontecido (ver a sequência de desmontagem, figuras 2 a 13).

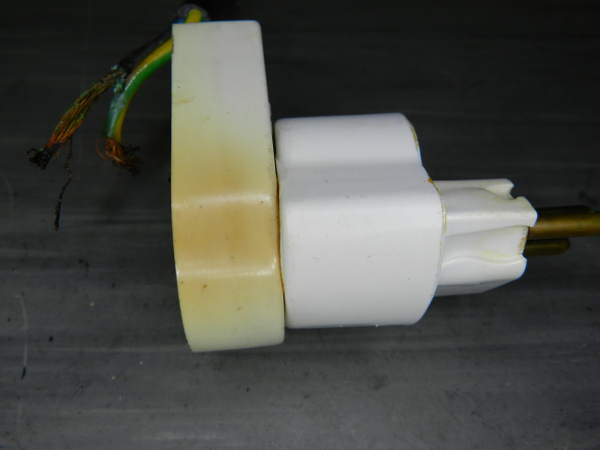

Figura 2 – Plugue e adaptador transformados em peça única…
Figura 3 – Plugue com a capa removida.
Figura 4 – Marcas do aquecimento do corpo do adaptador.

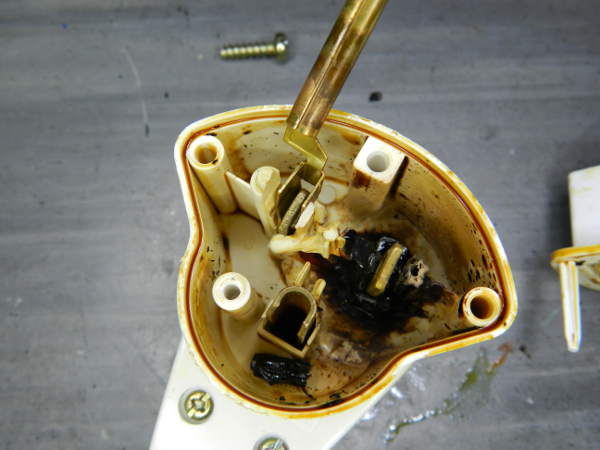

Figura 5 – Vista interna do adaptador (tampa com os pinos macho).

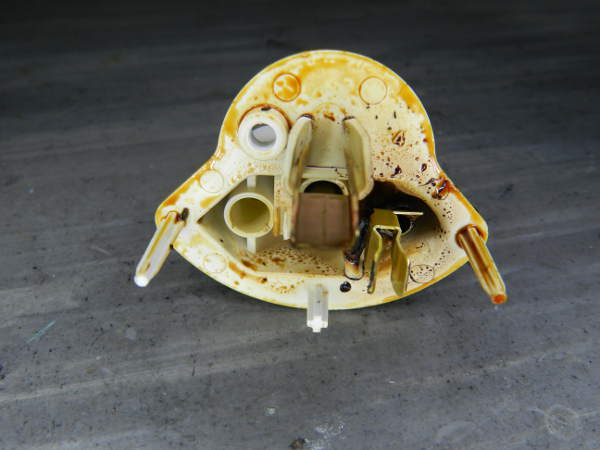

Figura 6 – Vista interna do adaptador (base com um dos contatos colado).

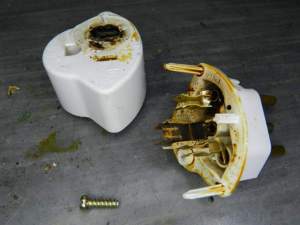

Figura 7 – Adaptador desmontado, completo.

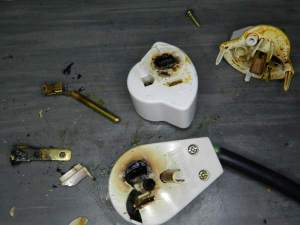

Figura 8 – Conjunto plugue/adaptador desmontado.

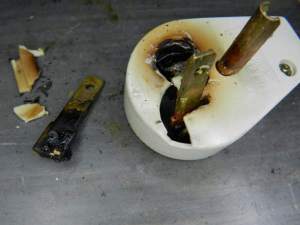

Figura 9 – Vista da parte inferior do plugue.
Figura 10 – Vista da inscrição da corrente máxima admissível, no plugue.
Figura 11 – Prensa-cabo do plugue, sem ser utilizado.

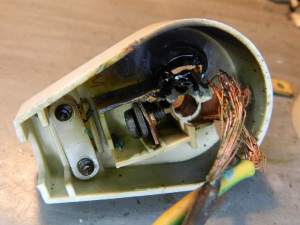

Figura 12 – Detalhe do aquecimento dos cabos do plugue.
Figura 13 – Aparência do cabo. Observar o cabo azul, quase em curto-circuito com o terra.
Um detalhe importante: o aquecimento ocorreu entre o terminal neutro do plugue e o receptáculo deste pino no adaptador. Como foi o pino mais largo que aqueceu, é quase certo que já havia algum mau contato: ou o cabo não estava firmemente parafusado ao pino do plugue, ou o adaptador não prendia firmemente o pino…
Há outra causa, que provavelmente agravou o problema: apesar do plugue dispor de prensa-cabo (figura 11), ele não foi utilizado. Isto permitiu a movimentação dos fios dentro do plugue, que podem ter afrouxado suas conexões, dependendo da amplitude do movimento. Ao longo do tempo, poderia ocorrer até um curto-circuito interno.
Ao menos para mim, ficou evidente a insegurança de uma conexão deste tipo, sem falar na temeridade que é a utilização de um adaptador, que tornou-se o ponto de falha para cinco equipamentos que deveriam operar 24 horas, ininterruptamente.
Outra questão é a corrente máxima admissível. O comportamento da corrente elétrica é mais ou menos como um caudaloso rio. A corrente é a quantidade de água que passa por um ponto, durante determinado intervalo de tempo. É a intensidade do fluxo da água. Ou dos elétrons, no nosso caso.
Se há algum estreitamento das margens, a velocidade da água naquele ponto será maior, para manter o mesmo fluxo. Nos rios, estes pontos de alta velocidade são as corredeiras. Num circuito elétrico, o estreitamento da passagem irá aquecer o local, pois os elétrons chocar-se-ão mais intensamente. Quanto maior a corrente, maior o problema.
A tomada da parede era de 20A e não sofreu nada com o aquecimento. O plugue Nema 5-15 aceitava 15A e o adaptador, 10A. Assim, o adaptador limitou a corrente máxima da ligação a 10A, muito longe de uma verdadeira adaptação.
Foi medida a corrente total consumida pelos computadores ligados à régua. A corrente variou entre 12 e 17A, conforme o uso momentâneo dos equipamentos. Na maior parte do tempo, a corrente oscilou em torno dos 14A. Isto quer dizer que, se na instalação dos servidores, houvessem trocado o plugue da régua por um modelo de 20A, certamente não teríamos tido nenhuma pane elétrica. Os servidores foram instalados quatro meses antes do incidente e a sala tem ar condicionado a 20ºC, 24 horas por dia.
Depois do incidente, ocorrido há mais de um ano, o plugue da régua foi substituído por um NBR de 20A e até o momento não houve mais problemas, nem é perceptível uma temperatura excessiva na conexão.
Por segurança, seria melhor dividir as conexões dos computadores em mais tomadas na parede, de modo a reduzir a corrente por conexão e a dependência de um ponto único de falha. O ponto único de falha é um conceito muito utilizado em informática (veja só…), mas pode servir em muitas outras situações.
Originalmente, o conceito referia-se à topologia dos computadores ligados em rede. A configuração estrela (um computador central e os todos os outros ligados a ele) é um típico ponto único de falha. Se o computador central parar, toda a rede para. Já a ligação em anel, permite que um computador pare e a rede continue funcionando pelo outro lado.
Aquecimento das conexões
As conexões elétricas, quando aquecem por excesso de corrente, geralmente o fazem lentamente. Nunca é de sopetão (exceto num curto-circuito). Isso facilita a progressão silenciosa do problema, e costuma levar a incêndios muito frequentemente.
Digo isso porque a potência dos equipamentos elétricos determina aos fabricantes o tipo de plugue que seguirá com o aparelho (10A ou 20A). Mas quando o consumo é muito alto (como uma grande fritadeira, por exemplo), geralmente o plugue não é fornecido, só um grosso cabo de ligação, que implica em instalação especializada.
Eventualmente, empresas mais preocupadas com a segurança poderão fornecer um plugue industrial, apto para correntes maiores que 30A (figuras 14 e 15). Mas estes conectores não são baratos nem pequenos, além de necessitarem circuitos auxiliares, conforme a corrente de trabalho do equipamento.
![Figura 14 – Plugue trifásico de porcelana de 30A, da Legrand-Lorenzetti, que existe há muito tempo e ainda é comercializado no Brasil. Fonte: Casas Elétricas [1].](https://dicasdozebio.files.wordpress.com/2014/10/fig14-plugue30a-94161.jpg)

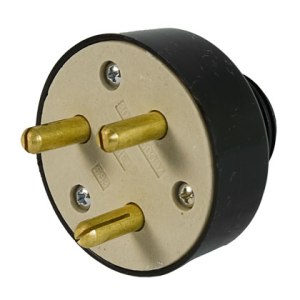

Figura 14 – Plugue trifásico de porcelana de 30A, da Legrand-Lorenzetti, que existe há muito tempo e ainda é comercializado no Brasil. Fonte: Casas Elétricas [1].
![Figura 15 – Plugue industrial trifásico de 32A, modelo 4276, que atende à norma NBR IEC 60309, da Strahl. Este conector mede 7 cm de diâmetro e 14 cm de comprimento e pode trabalhar até 120ºC. Fonte: Catálodgo Strahl [2].](https://dicasdozebio.files.wordpress.com/2014/10/fig15-pluguestrahl.jpg)
Figura 15 – Plugue industrial trifásico de 32A, modelo 4276, que atende à norma NBR IEC 60309, da Strahl. Este conector mede 7 cm de diâmetro e 14 cm de comprimento e pode trabalhar até 120ºC. Fonte: Catálodgo Strahl [2].
Por exemplo, as conexões de 63A ou 125A devem ter um polo a mais no plugue, chamado de contato piloto. Por determinação da norma NBR IEC 60309, os circuitos de alta corrente não podem desligar ou ligar da tomada um equipamento que está em funcionamento. Deve haver um contato piloto que comanda um interruptor (contatora) ligado ao equipamento. Ao conectar o plugue na tomada, é o último pino a ligar, e ao desconectar, é o primeiro pino a desligar (é mais curto). Para maiores informações, verificar as referências [2], [3] e [4].
Materiais de fabricação
Voltando ao nosso “casal”. Apesar da corrente da régua variar até 70% acima da admissível (para o adaptador), o derretimento dos plásticos ressalta a baixa qualidade dos materiais empregados na fabricação das peças.
Por um lado, está a fragilidade dos plásticos (polímeros) utilizados, pois tem pouca espessura e ponto de fusão muito baixo, por volta de 70ºC. Para comparação: os plugues e tomadas industriais podem trabalhar constantemente a 120ºC e brevemente até 200ºC.
Atualmente, há polímeros que não derretem nem com soldador (que atinge e passa dos 300ºC). Como por exemplo, certas partes de impressoras a laser domésticas. Ou os plásticos de alta temperatura da Victrex [5]. Mas talvez sejam muito caros para utilização em conexões elétricas. Inclusive, seriam ótimos substitutos para alguns modelos especiais de plugues e tomadas de porcelana, ainda hoje comercializados.
Por outro lado, nota-se nas figuras 5 e 6 que os terminais de latão também foram construídos com chapas de pouca espessura. Se estas peças firmassem com mais força (maior capacidade preênsil), certamente o aquecimento seria reduzido. Por causa disso, é possível que o adaptador, ao conduzir pouco mais de 10A por longos períodos, tenha aquecido demasiadamente. E os pinos do adaptador não são maciços, o que dificulta a dissipação do calor e diminui a robustez.
Porquê ocorrem panes elétricas
Na prática, os principais defeitos das conexões às redes elétricas, pela minha experiência, ocorrem pelos motivos abaixo. A lista não está ordenada por nenhum aspecto em particular:
– Cabos ou cordões arrebentados junto ao aparelho ou ao plugue (extremidades). Isto costuma ser causado por dois motivos: manuseio inadequado dos cabos (torção, prensadas, puxões, enrolar apertado) e cabos muito finos ou com pouca flexibilidade;
– Ligação sem plugue à tomada (cabos com as pontas desencapadas, enfiados nos orifícios das tomadas);
– Plugues mal montados (por erro do instalador ou pela má qualidade do projeto da peça, que possibilita erros);
– Uso permanente de adaptadores de má qualidade ou que não obedecem as normas de segurança;
– Aquecimento da conexão, por causa da corrente maior que a admitida pelos seus componentes, ou pela sobreposição de vários adaptadores.
Apesar de mostrar neste post uma situação que parece rara, este problema é mais comum do que se imagina. Por causa de panes elétricas, centenas de residências e prédios foram e continuam sendo queimados, geralmente associados à morte de muitas pessoas. Certamente quem lê este artigo conhece algum caso entre seus familiares e conhecidos, decorrente de eletricidade.
Evite os adaptadores
É frequente ver a negligência com que usuários ligam vários aparelhos em poucas tomadas. Conectam o primeiro, depois mais um, e outro, e outro… É que vários pequenos aparelhos, como carregadores, rádios e assemelhados, raramente dão problema, pois consomem muito pouco.
Mas quando é adicionado ao conjunto um ferro de passar ou um secador de cabelos, a situação fica perigosa. O correto seria ligar, diretamente na tomada, somente o secador ou o ferro, evitando os adaptadores. Pois estes aumentam a resistência de contato, além de fragilizarem a conexão, na maioria das vezes.
Neste caso, mesmo que o consumo resultante fique abaixo do que as tomadas suportam, maus contatos poderão aquecer perigosamente o ponto de energia. A situação poderá se agravar se um dos adaptadores já aqueceu anteriormente, como mostra a figura 16. Nunca deveria ser relevado o perigo iminente.
Figura 16 – T comercial, já exposto a sobrecarga. É perigoso utilizar um item neste estado.
Figura 17 – Conector Sindal de 3 polos, ligado em chuveiro elétrico residencial, de 6500W.
Qualquer aparelho que consuma um valor perto da corrente máxima admissível para a conexão, irá sobrecarregá-la se ficar ligado por muito tempo. Um caso típico são os chuveiros elétricos, que muitos ainda instalam com os fios emendados, ao invés de utilizar conectores Sindal [6] de alta temperatura. Na figura 17 aparece uma instalação que fiz, faz uns 13 anos, para uma ducha clássica da Cardal. Não há qualquer sinal de aquecimento, nem o chuveiro deu qualquer defeito neste tempo todo.
Deve ficar claro que os adaptadores são itens para ligações provisórias, jamais permanentes. Como em viagens, por exemplo. Neste caso, o melhor é comprar um adaptador “tudo em um”, como este suíço, da SKROSS (figura 18).
Se você comprou um aparelho e irá utilizá-lo frequentemente, mas o plugue é incompatível, não use adaptador, TROQUE O PLUGUE. Sai mais barato e é muito mais seguro, pois você estará eliminando uma possível causa de incêndio. Fiz um post que explica mastigadinho como trocar um plugue Nema.
Além disso, trocando o plugue você irá economizar energia, pois eliminará dois pontos de contato entre a rede elétrica e a carga, o que reduzirá as possibilidade de falhas e de aquecimento.
Sem falar que muitos equipamentos permitem trocar facilmente o cabo todo, como os de informática (computadores, carregadores, impressoras, fontes, etc.) e os eletroeletrônicos portáteis. É assim que as empresas fazem para poder vender seus aparelhos em qualquer lugar do mundo (figura 19).
![Figura 18 – Adaptador múltiplo suíço para viagens. Fonte: SKROSS [6].](https://dicasdozebio.files.wordpress.com/2014/10/fig18-skross-800x800_ratio.jpg)
Figura 18 – Adaptador múltiplo suíço para viagens. Fonte: SKROSS [6].

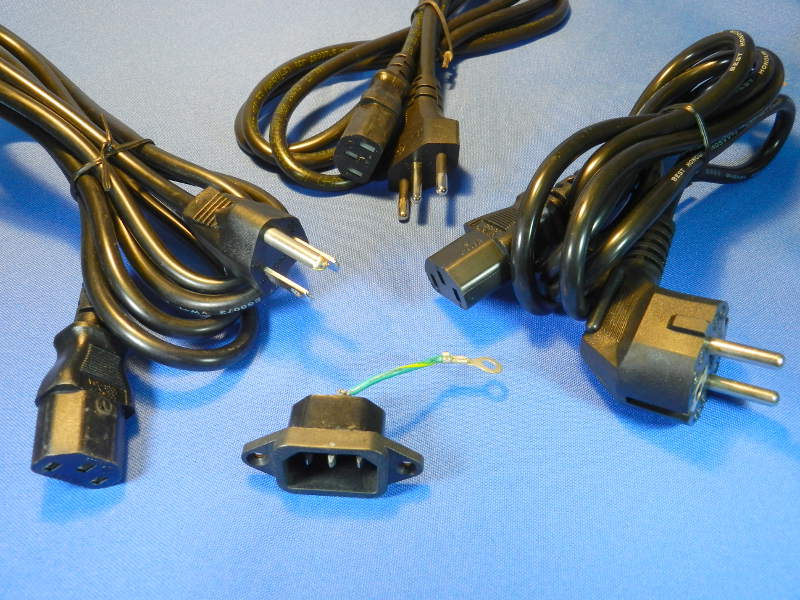

Figura 19 – Plugues intercambiáveis, de 3 padrões diferentes e mesma conexão de saída. A tomada C14 do centro da foto é a que vem montada nos aparelhos, e atende à norma IEC60320.

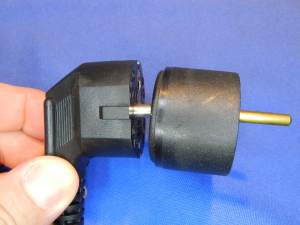

Figura 20 – Plugue Shucko com “adaptador”, observar a diferença de diâmetro dos pinos.
E voltando ao caso da corrente máxima. Alguns adaptadores se propõe a ligar um equipamento que consome mais do que a tomada e o adaptador suportam, como este modelo Schucko (figura 20). O plugue aceita até 15 ou 16A, ao passo que o adaptador aceita no máximo 10A. Os 6A restantes, caso sejam utilizados, farão aumentar a temperatura das conexões. Este é o principal problema dos adaptadores.
Aliás, esta é a razão de haver pinos grossos: reduzir o aquecimento da conexão, pois eleva a corrente máxima admissível. Veja nas figura 21 a 24 um tapete elétrico coreano (como a grande maioria dos orientais, eles sentam muito no chão, inclusive para as refeições e reuniões familiares, seja no inverno ou no verão).
Não é incrível? O plugue (figura 24) é perfeitamente compatível com os nossos NBR de 20A, pois o diâmetro dos pinos é 4,8mm… Isso que o tapete consome 130W. É que este plugue é compatível com a tomada de alta corrente comum por lá, a Schucko. Por isto que o formato do plugue é um losango.
Figura 21 – Tapete elétrico coreano. A seta indica a tomada onde o controle de aquecimento é ligado.
Figura 22 – Detalhe da tomada do tapete elétrico. Observar a potência (130W).

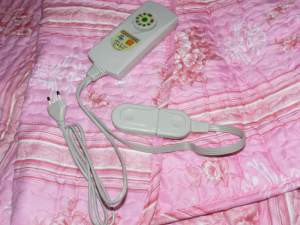

Figura 23 – Detalhe do controle de aquecimento.
Figura 24 – Detalhe do plugue de ligação do tapete elétrico. Observar o diâmetro no paquímetro.
Figura 25 – Régua de tomadas Schucko, formato típico da Coreia do Sul. Foto: Adilson Becker Jr.
Na figura 25, aparece uma régua de tomadas coreana, cuja foto pedi a um estudante brasileiro que viajou para lá em 2013. Pode-se notar no canto esquerdo da imagem alguns adaptadores empilhados. Vamos dar um desconto, estavam viajando…
Estes plugues não tem o fio terra, mas tem pinos grossos e estão popularizando-se na Europa e Ásia. E ainda tem gente dizendo que só nós temos o tal plugue de pinos grossos.
As informações básicas
Outra questão sempre negligenciada, mas muito importante, é saber se a tensão de trabalho e potência do aparelho são compatíveis com a tomada a utilizar.
As figuras 26 a 28 exibem as etiquetas de especificações técnicas de aparelhos com plugues de pinos grossos. Ali, são informadas as características de consumo e as tensões admissíveis do equipamento. São dados essenciais para calcular o consumo total em uma régua, por exemplo, sem causar problemas como os relatados aqui.

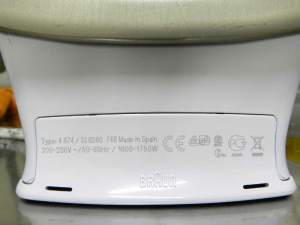

Figura 26 – Etiqueta do ferro de passar roupa Braun, de 1750W.

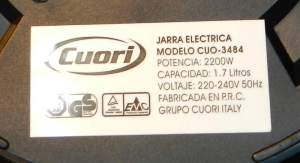

Figura 27 – Etiqueta de jarra elétrica Cuori, de 2200W.

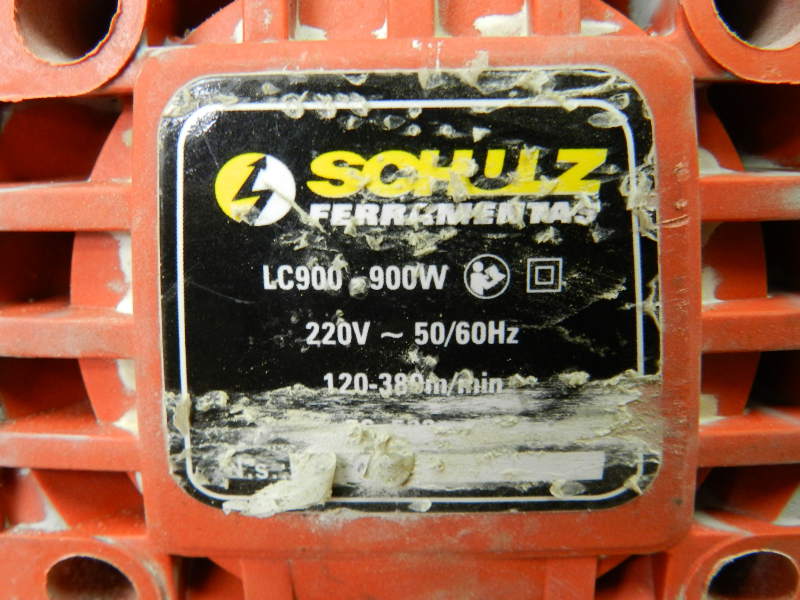

Figura 28 – Etiqueta de lixadeira de cinta Schulz, de 900W.
Percebe-se que, mesmo que os consumos não atinjam 10A, os equipamentos são fornecidos com pinos grossos. Tudo para evitar o aquecimento.
Uma conexão elétrica jamais poderia aquecer, ainda mais a ponto de derreter o plástico que a sustenta. É necessário sempre estar atento para o consumo de corrente, que poderá ser maior do que o esperado. O aquecimento da junção é inadmissível, pois é desperdício puro.
A segurança está na prevenção, não na correção do problema.
Referências
[1] Casas elétricas – Plugue 30A trifásico – http://casaeletricars.com.br/products-page/plugue-e-tomadas-industriais/pino-porcelana-lorenzetti-30a-2/#ver
[2] Strahl – Catálogo de plugues e tomadas industriais – http://www.strahl.com/www_novosite_2012/catalogo1/catalogo1_pt.pdf
[3] Soprano – Catálogo de plugues e tomadas industriais – http://www.soprano.com.br/sites/default/files/downloads/portal/catalogo_industrial_soprano_plugues.pdf
[4] Steck – Catálogo geral – http://www.steck.com.br/catalogo-geral-em-pdf/
[5] Victrex – Polímeros de alta temperatura – http://www.victrex.com/br/datasheets/datasheets.php
[6] Sindal – Conectores em barra – Catálogo de produtos – http://www.sindal.com.br/produtos.html
[7] Skross – Fabricante suíço de adaptadores – http://www.skross.com/content/product
