DICA – Trocando um plugue NEMA por NBR


Figura 1 – Plugue NEMA e Plugue NBR, prontos para a substituição.

Figura 1 – Plugue NEMA e Plugue NBR, prontos para a substituição.

Mostro hoje como trocar um plugue incompatível com o padrão NBR, de modo definitivo. É uma tarefa simples, mas é preciso tomar cuidado com a posição dos fios para não causar problemas.

Na verdade, mesmo as tarefas mais simplórias utilizam técnicas que somente são percebidas ao longo do tempo. Aqui faço um apanhado das que utilizo para lidar com fios elétricos. Assim, quem nunca trocou um plugue poderá fazê-lo sem perder muito tempo, é só ler com atenção este post.

A dica

Primeiro, esqueça os adaptadores, eles são para ligações provisórias.

Tenho aparelhos que ficam ligados 24 horas e cuja operação não pode ser interrompida. A conexão à rede elétrica tem que ser confiável.

Escolhi um plugue 2P+T de 10A com saída lateral (figura 1), assim o cabo cai naturalmente da tomada da parede até o aparelho, o que evita estresse da fiação.

Além disso, o plugue escolhido – Pezzi [1] – tem prensa-cabo e a posição do aterramento é alterável. É um produto de excelente qualidade, mesmo quando comparado a marcas tradicionais no Brasil.

O recurso do prensa-cabo é importantíssimo para aumentar a confiabilidade e a durabilidade da conexão. Chega de fios balançando, escapando do plugue e causando falhas.

O cabo utilizado no aparelho é tipo PP, muito adequado a conexões com prensa-cabos. O nome PP indica que o cabo tem duas camadas de PVC: a externa e as dos fios internos.

Ferramentas e passo a passo

Lista das ferramentas necessárias para o “trabalho”:

  • Chave de fenda ou philips média (os parafusos aceitam os dois tipos);

  • Alicate de corte;

  • Alicate de bico;

  • Estilete, com apenas um segmento para fora;

  • Multímetro simples, na escala de continuidade ou ohm, ou provador de continuidade improvisado (ver texto).

ATENÇÃO: o fato de recomendar o uso de estilete implica em que o usuário deve saber manejá-lo, para evitar cortes profundos, pois esta ferramenta é muito afiada. Crianças não devem mexer com ferramentas cortantes sem a orientação dos pais. Além disso, todas as ações aqui mostradas foram feitas com a fiação desligada da rede elétrica.

Procedimentos

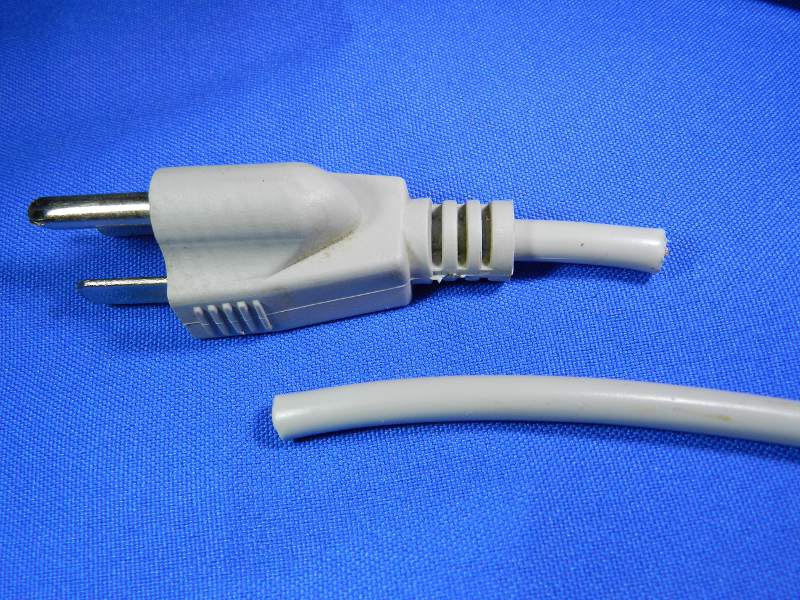

Com o alicate de corte, seccione o cabo junto ao plugue antigo (figura 2). Não faça o corte muito perto do plugue, porque o cabo poderá estar com a fiação rompida internamente.

Com o estilete, faça uma leve incisão ao redor da capa do cabo que receberá o novo plugue, a uns 3 cm da extremidade.  Esta distância muda conforme o plugue. Deve-se evitar alcançar as coberturas dos fios internos. O comprimento do trecho sem a capa deverá ser suficiente para alcançar cada um dos pinos do plugue e fazer com que o prensa-cabo aperte o cabo já com a capa.

Figura 2 – Plugue NEMA removido do cabo do aparelho.

Figura 2 – Plugue NEMA removido do cabo do aparelho.

Figura 3 – Modo de retirar a capa do cabo PP.

Figura 3 – Modo de retirar a capa do cabo PP.

Dobre o cabo como na figura 3, para romper a capa ao redor de toda a circunferência e remova-a. Se precisar, auxilie com o estilete, mantendo o cabo dobrado. É só encostar a lâmina do estilete na parte estirada, para aprofundar o corte.

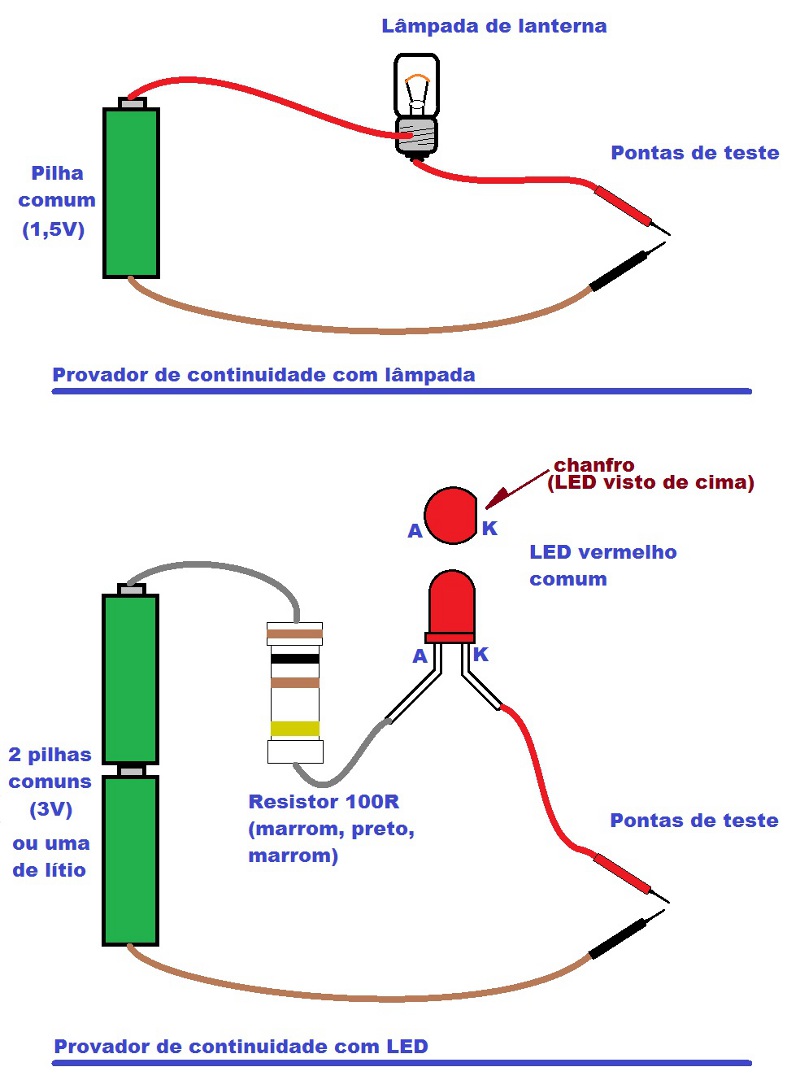

Identifique as cores dos fios fase, neutro e terra com o multímetro ou um provador de continuidade. Um aparelho desses pode ser improvisado com uma lâmpada ou LED, como sugere a figura 4.

Figura 4 – Provadores de continuidade improvisados.

Figura 4 – Provadores de continuidade improvisados.

Figura 5 – Aparência dos fios após o corte do plugue.

Figura 5 – Aparência dos fios após o corte do plugue.

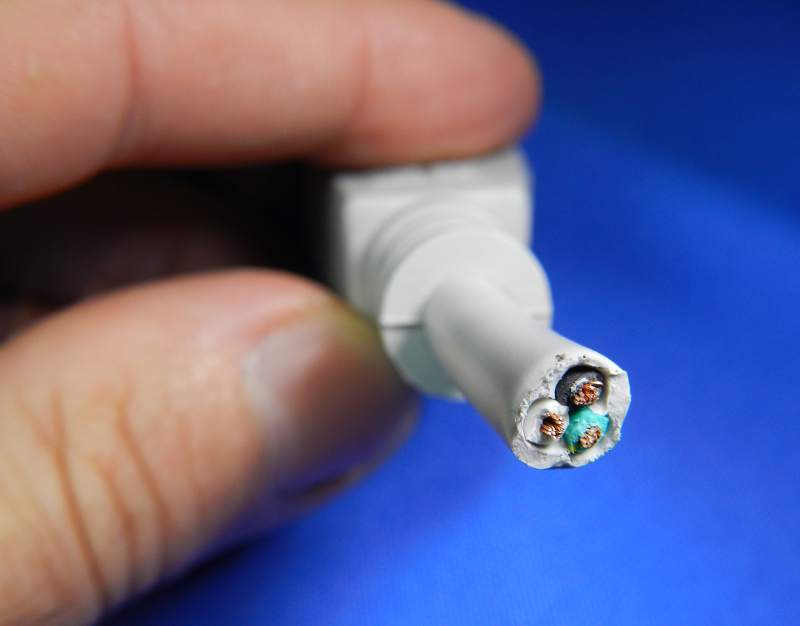

Os tocos de fios, junto ao plugue antigo (figura 5), são suficientes para colocar uma ponta de prova ali e a outra no pino do plugue, para efetuar a comprovação da continuidade.

O fio terra é padrão: é o fio verde, que às vezes vem com listra amarela, mas sempre é bom testar. As cores padrão do pólo fase são marrom ou preto, ao passo que as cores azul claro ou branco geralmente são do pólo neutro. Mas já presenciei o fio branco como fase e o fio preto como neutro (como neste caso). Anote, se necessário.

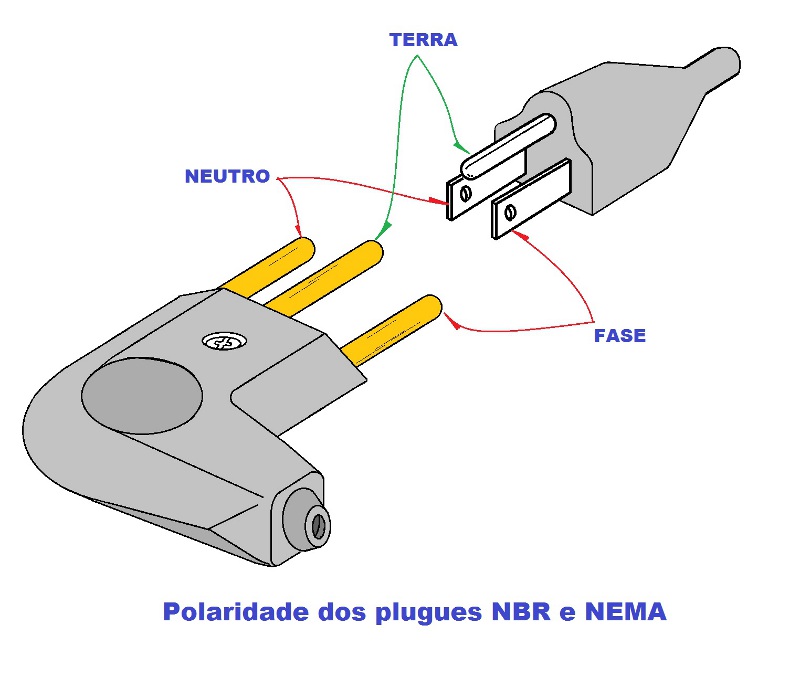

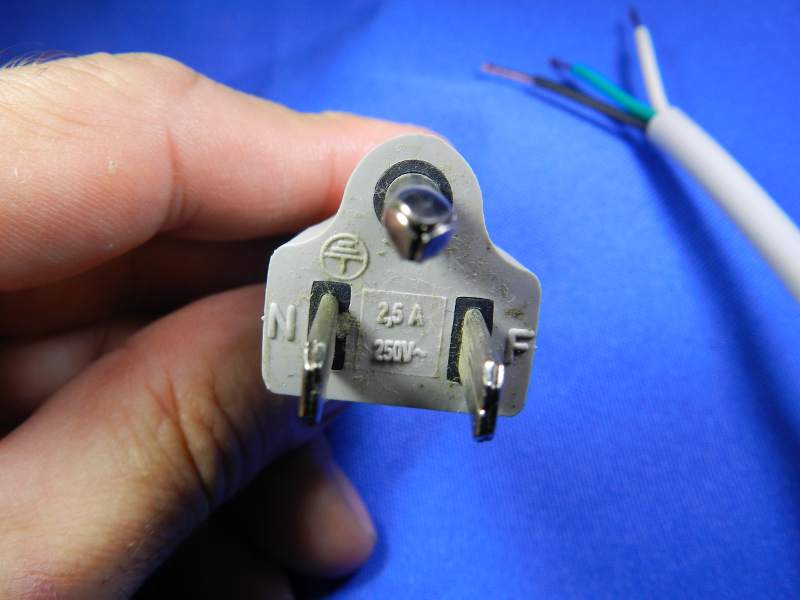

É importante saber que os pólos fase e neutro do padrão NEMA são invertidos com relação ao padrão NBR (figura 6), quando vistos da mesma posição. De certa forma, isto facilita a troca, pois colocando um plugue em frente ao outro, os pinos fase e neutro estarão no mesmo lado, frente a frente (figura 7).

Figura 6 – Plugue NEMA, com informação da polaridade.

Figura 6 – Plugue NEMA, com informação da polaridade.

Figura 7 – Colocando frente a frente os plugues NBR e NEMA, pode-se identificar facilmente a polaridade dos pinos.

Figura 7 – Colocando frente a frente os plugues NBR e NEMA, pode-se identificar facilmente a polaridade dos pinos.

Desencape a ponta de cada fio de modo que ele possa se acomodar no furo do respectivo pino. Se o fio for muito fino, desencape mais e dobre a ponta, como mostrado na figura 8.

Ao apertar os parafusos dos pinos, evite fazer força em demasia, pois isto corta os fios e fragiliza a conexão. Se necessário, faça um teste antes com outro pedaço de fio para sentir a força necessária para uma ligação firme e sem folgas.

Figura 8 – Colocação dos fios no receptáculo do plugue.

Figura 8 – Colocação dos fios no receptáculo do plugue.

Para desencapar os fios, costumo utilizar um alicate de bico e outro de corte, fazendo um movimento de rotação para retirar a capa, como mostra o vídeo abaixo. Com um pouco de prática, não arrebenta nenhum fio interno.

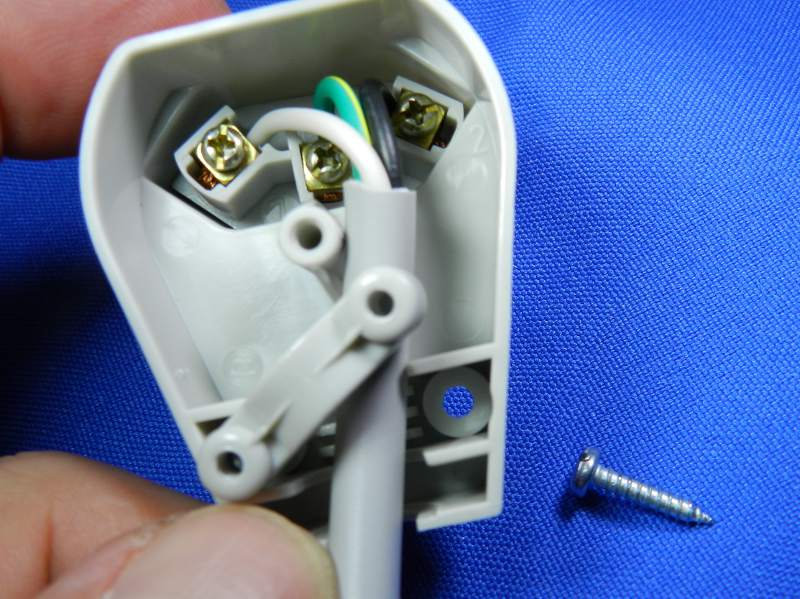

Encaixe o módulo dos pinos na posição desejada (fio terra para baixo, no meu caso), cuidando para passar os fios pelo lado da fixação do parafuso e por dentro do prensa-cabo (figura 9).

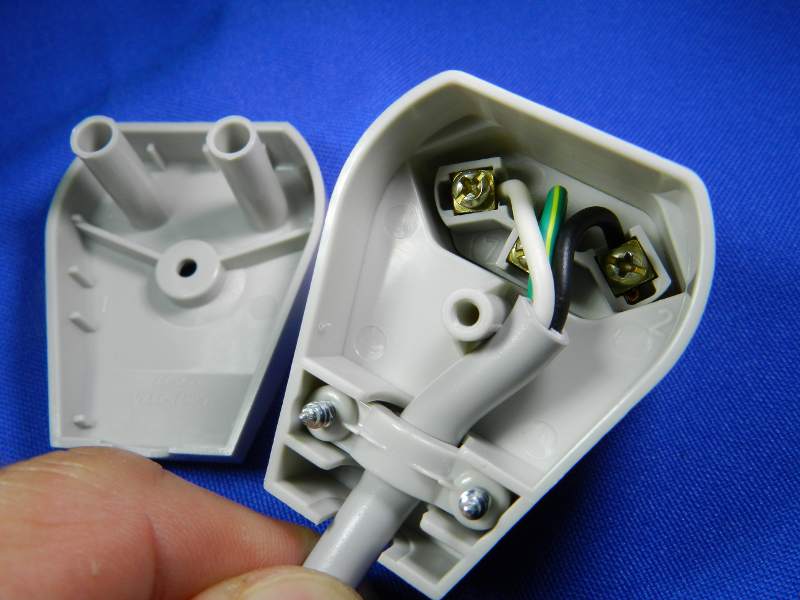

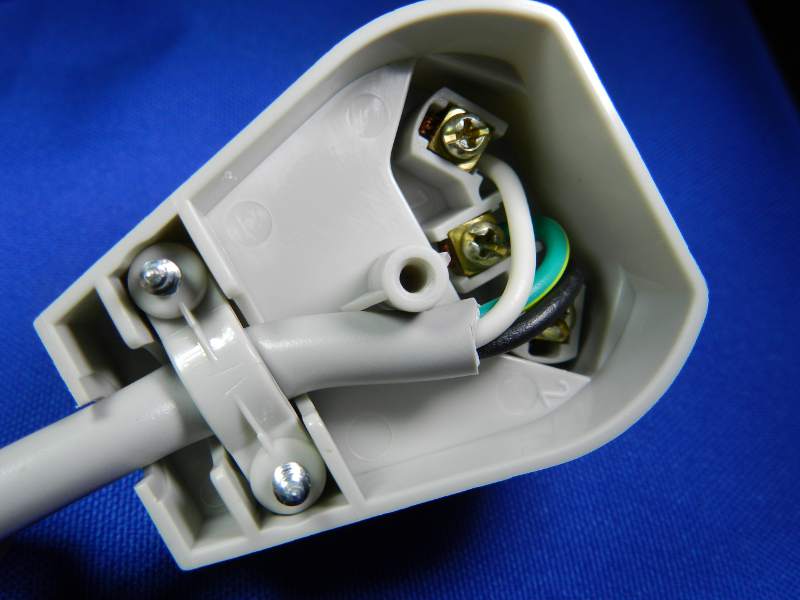

Aperte os parafusos do prensa-cabo, alternadamente, até notar alguma deformação do cabo (figura 10).  Evite a deformação exagerada. Aparafuse a tampa, deslocando os fios para que não atrapalhem a sua colocação. É a tampa que segura o módulo dos pinos do plugue, através de dois calços em forma de tubos (figura 11).

E está pronto (figura 12).

Figura 9 – Colocação do prensa-cabo.

Figura 9 – Colocação do prensa-cabo.

Figura 10 – Plugue com o prensa-cabo já apertado.

Figura 10 – Plugue com o prensa-cabo já apertado.

Figura 11 – Fios desviados para poder fechar a tampa.

Figura 11 – Fios desviados para poder fechar a tampa.

Figura 12 – Plugue NBR pronto.

Figura 12 – Plugue NBR pronto.

Quem quiser conhecer mais sobre a história do padrão NBR de plugues e tomadas, em vigor desde 2010, acesse outro artigo de meu blog: Porque é BOM o novo padrão NBR de plugues e tomadas.
