TÉCNICA – Conserto de telefone sem fio Panasonic, por causa de inversão dos pólos da bateria
Figura 1 – Detalhe da placa do monofone. Percebe-se o aquecimento da área no entorno do conector da bateria, mas a trilha queimada, não.
Recebi há algum tempo, para manutenção, um telefone sem fio Panasonic, modelo KX-TC1488LBB, que queimou devido a uma substituição da bateria de NiCd. Tinham instalado uma compatível, que vinha com os terminais de ligação independentes. Isto facilitou a inversão dos pólos, causando a queima do monofone (ou handset, em inglês). A base ficou intacta.
O defeito estava oculto, mas era extremamente simples. Observe o passo a passo.
Ao abrir o monofone, seguindo as instruções do manual de serviço [1], o cheiro de queimado era forte, pois tinha torrado um diodo zener de 5,6V, 1W (figuras 1, 2 e 3). Trocado o diodo, o telefone ainda não dava sinal de vida, mesmo com a bateria em boas condições. Quando o monofone era colocado na base, o LED de carga indicava que ele estava conectado, apesar de não carregar a bateria.
Foram desmontadas as placas e realizada uma nova inspeção visual. Não foi encontrada qualquer avaria aparente, mas quando colocada a bateria, o zener ZD2, que é montado em paralelo (figura 4), não recebia qualquer tensão.
Ao retirar o conector da bateria, constatou-se que havia uma por baixo dele uma trilha de circuito impresso, que ia até o diodo zener e tinha funcionado como um fusível e rompido (figura 5).

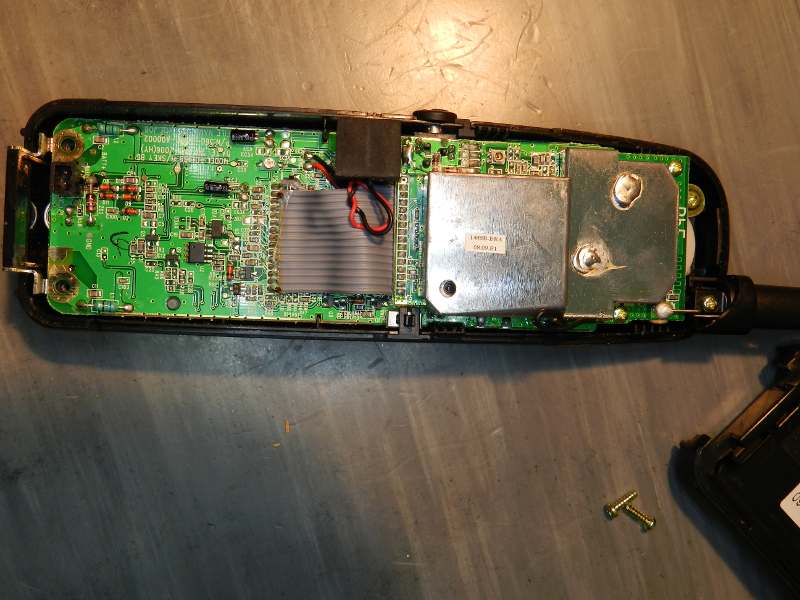

Figura 2 – Aparência geral da placa do monofone. O conector da bateria está acima, à esquerda.

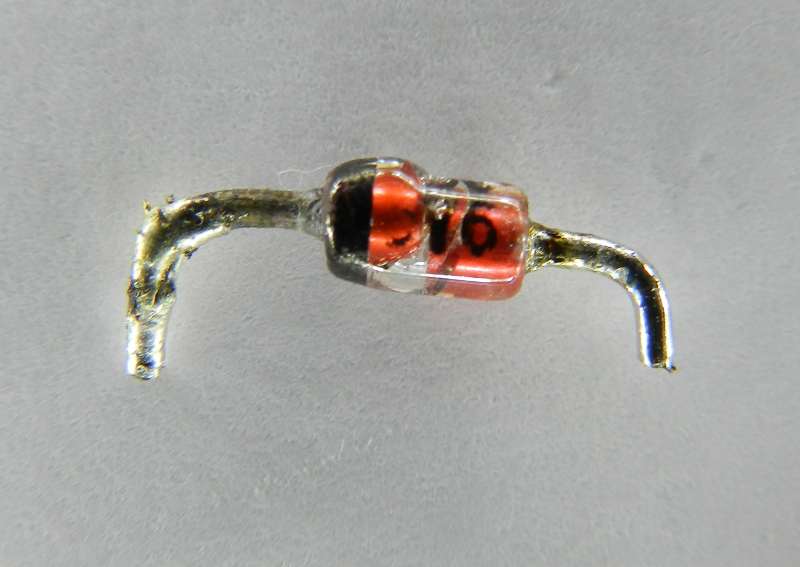

Figura 3 – Diodo zener de 1W (ZD2), retirado do telefone, onde se percebe que até o vidro deformou. Estava totalmente em curto-circuito.
![Figura 4 – Parte do esquema do telefone sem fio KX-TC1488LBB, aparelho móvel, onde se vê ZD2, junto à bateria. Fonte: Manual de serviço Panasonic [1].](https://dicasdozebio.files.wordpress.com/2013/08/fig4-zener-zd2.jpg)
Figura 4 – Parte do esquema do telefone sem fio KX-TC1488LBB, aparelho móvel, onde se vê ZD2, junto à bateria. Fonte: Manual de serviço Panasonic [1].
Figura 5 – Placa de circuito impresso, sem o conector da bateria. Foi danificada a trilha até o diodo zener. Notar que o furo do diodo é metalizado.
Figura 6 – Trilha refeita com fio sólido fino, desencapado.

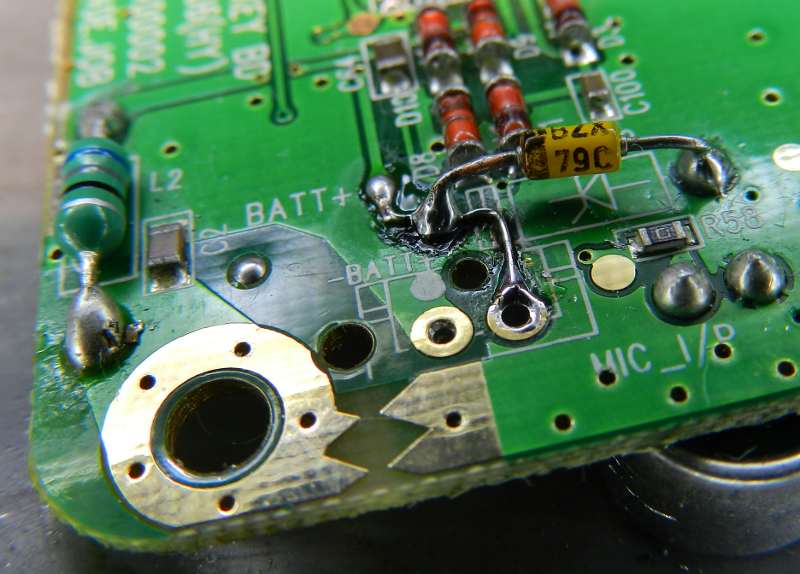

Figura 7 – Trilha soldada, junto com o diodo zener.
Utilizando um fio sólido de pequeno diâmetro, foi refeito o trecho, como mostra a figura 6. Na figura 7 aparece a trilha já pronta e soldada ao diodo zener. É preciso cuidar que este furo junto à trilha queimada seja bem soldado, pois ele é metalizado e pode ter contato com outras áreas da placa.
O diodo substituto é mais fraco, pois tem 0,5W, em comparação com o original, de 1W . Como era o único disponível no momento, optou-se por montá-lo, porque traz alguma proteção, apesar de não ser a ideal.
O fio para refazer a trilha também poderia ser mais fino, o que manteria a função de fusível. Mas como a conexão sofre com esforços mecânicos, foi utilizado fio mais robusto.
O conector, que aparece visto por baixo na figura 8, precisou ter uma pequena parte plástica removida, para poder passar o fio da trilha por baixo, o que possibilitou manter a rigidez mecânica junto à placa. Na figura 9, aparece a placa pronta.
Figura 8 – Conector de energia da placa, visto por baixo.
Figura 9 – Placa com o conector da bateria recolocado.

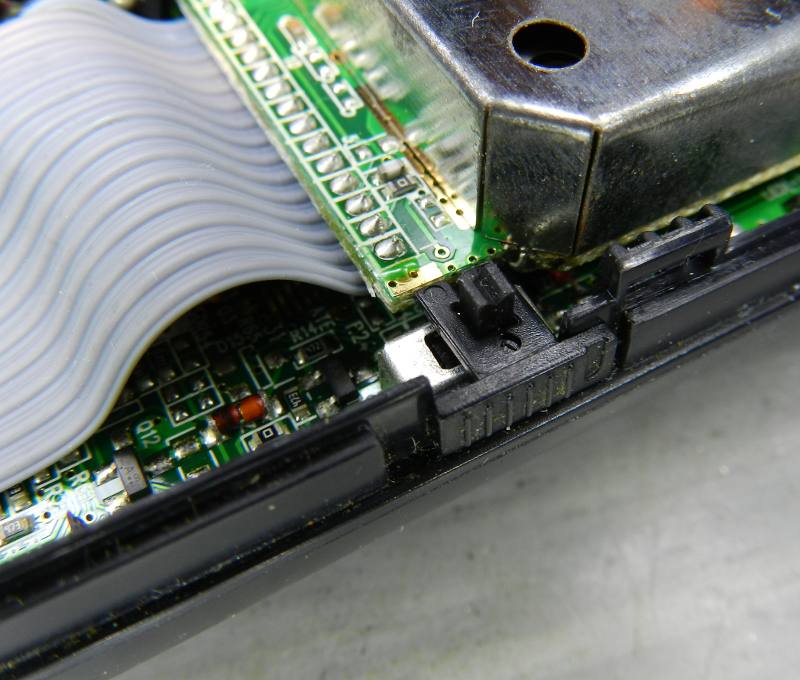

Figura 10 – Detalhe da tecla da campainha.
Figura 11 – Detalhe da tampa da tomada do fone.
Figura 12 – Detalhe 1 da montagem da antena.

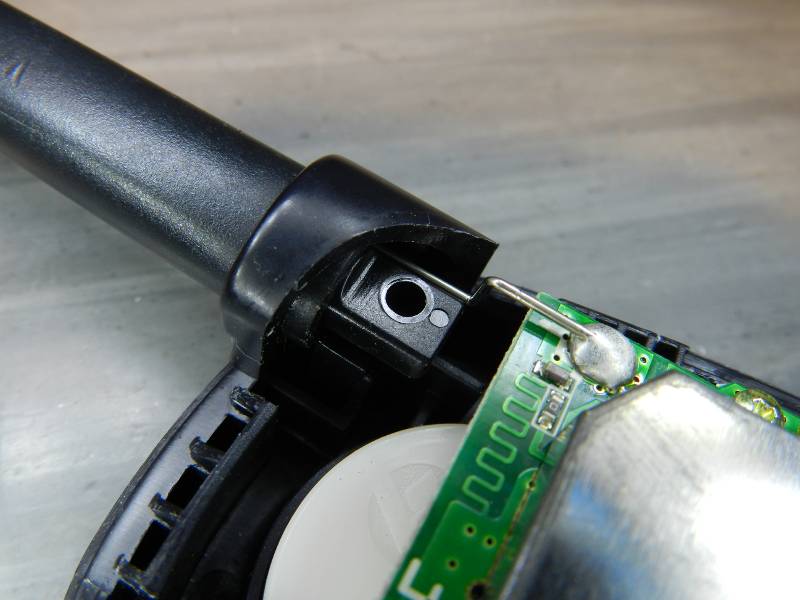

Figura 13 – Detalhe 2 da montagem da antena.
Figura 14 – Detalhe da conexão da bateria. Telefone visto por trás, com a antena para cima.
Figura 15 – Telefone em uso após o conserto.
Remontagem
A remontagem requer alguns cuidados, para não ter que ser refeita várias vezes, por esquecimento de algum detalhe. Deve-se cuidar a colocação da tecla da campainha, da capa do fone de ouvido e da antena, antes de fechar a tampa (figuras 10 a 13)
O conector da bateria, neste telefone, quando visto por trás e com a antena para cima, tem o positivo à direita. A figura 14 mostra que os plugues independentes para cada pólo ainda poderão sofrer inversão, caso alguém se descuide. E não foi possível colá-los, pois utilizam polietileno.
Para minimizar os problemas no futuro, foi feita uma marcação bem legível, dentro do compartimento da bateria, que indica a polaridade correta da tomada.
Nota final
Para quem tiver interesse, na referência [1] está o link para o manual de serviço e na referência [2], o manual de usuário.
Referências
[1] Manual de serviço do telefone sem fio Panasonic KX-TC1488LBB – http://elektrotanya.com/panasonic_kx-tc1488lbb.pdf/download.html
[2] Manual do usuário do telefone sem fio Panasonic KX-TC1488LBB – http://www.panasonic.com.br/ims/institucionais/Manuais/KX-TC1488LBB.pdf
