REDE – Instalando tomada RJ45 de parede

9 de maio de 2012

Tomada RJ45 - embutida na parede
As instalações de redes para computadores são cada vez mais frequentes em nossas  residências.  Mesmo naquelas que utilizam roteadores sem fio, a conexão com a concessionária é geralmente cabeada.

Mas ligar os cabos de rede não é tarefa simples, pois eles têm 8 fios, divididos em pares.  Se um só fio for ligado errado, haverá problemas e a rede poderá nem funcionar.  As conexões dos 4 pares dos cabos Ethernet nas tomadas RJ45, portanto, podem ser uma dor de cabeça para leigos.

Além disso, há diversos fabricantes de conectores RJ45, alguns com modelos muito baratos.  O problema é a qualidade do produto final.  Se o método de montagem criado pelo fabricante for deficiente, poderão ocorrer falhas frequentes, que no final das contas farão perder tempo e dinheiro preciosos.

Pensando nestas dificuldades, procurei no comércio um conector que, além de não precisar de ferramenta específica para montá-lo, fosse prático e fácil de instalar.  Encontrei um da Pial-Legrand.    Ela lançou há algum tempo tomadas RJ45 de embutir, que apresentam boas características de durabilidade e praticidade.  São os conectores LCS 2.  Apesar de não serem baratos, a economia de tempo na instalação compensa. Há modelos para cabos CAT5E, CAT6 e até CAT6A, dependendo da linha de produção.

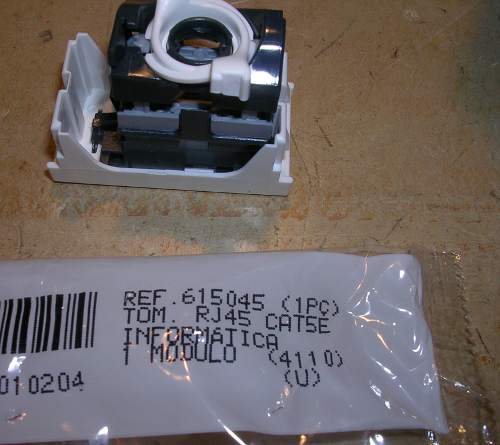

Tomada RJ45 - Pacote e conector
Este pequeno tutorial mostra a montagem de uma tomada RJ45 CAT5E da linha Pialplus.  Foi utilizado em cabo Ethernet CAT5E(azul).  A referência do produto é 615045.  Para sua instalação, é necessário somente um canivete ou estilete para cortar a capa do cabo e os alicates para puxar e cortar os fios.

Um pequeno manual, disponível em pdf (Manual-RJ45-PialLegrand), vem junto com cada conector e demonstra a montagem para vários tipos de cabos.  É bom olhar atentamente os desenhos.  Mais abaixo, pode-se visualizar o conector aberto, composto de uma parte pequena, com furo central e a tomada propriamente dita.

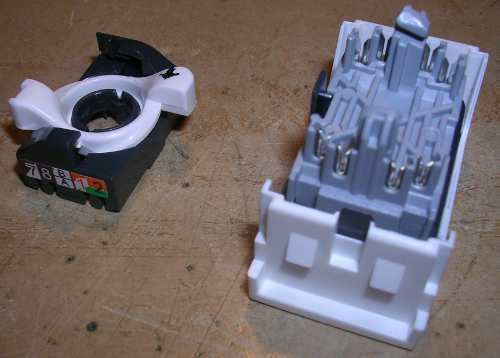

Tomada RJ45 desmontada

Montagem

Para iniciar a montagem da tomada, primeiro passe o cabo pelo suporte plástico da parede e depois pelo furo da peça menor do módulo RJ45.

Corte 13mm (ou mais) de capa do cabo e separe os pares, conforme a foto a seguir.  Cada par do cabo Ethernet é composto de uma cor principal (marrom, laranja, azul ou verde).  Por exemplo, o par azul tem um fio desta cor e outro fio com fundo branco salpicado (ou listrado) de azul.

Olhando com atenção as marcas impressas no conector, identificam-se duas possibilidades para ligação dos fios: A e B.  A letra “A” refere-se à norma EIA/TIA 568A, a mais atual.  A letra “B” corresponde à norma EIA/TIA 568B, em desuso.  Basicamente, a diferença entre elas é a disposição dos pares laranja e verde.  Apesar de parecer sem sentido, é bom lembrar que cada par carrega um tipo de informação e tem uma disposição interna no cabo bem definida, em relação aos outros pares. Esta disposição é determinada pela categoria do cabo (CAT5, CAT5E, CAT6, etc.).  As normas são objeto de muita discussão e estudo.  Para maiores informações verificar este artigo sobre cabeamento estruturado no sítio da RNP (Rede Nacional de Ensino e Pesquisa): http://www.rnp.br/newsgen/9809/cab-estr.html

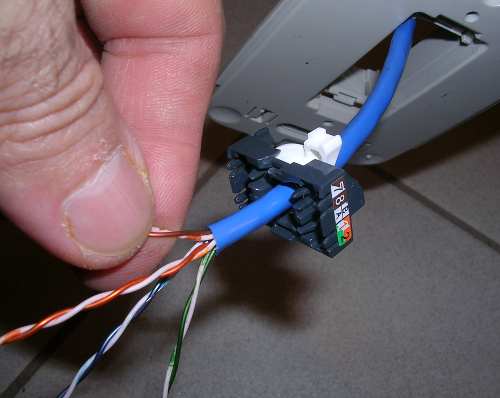

Tomada RJ45 - Passagem do cabo Ethernet

Tomada RJ45 - Colocação fios 1

Tomada RJ45 - colocação fios 2

Continuando, encaixe os fios nas suas respectivas cavidades, conforme a norma desejada.  Aqui, está sendo utilizada a norma “A”.  Estique bem os fios, quase sem desenrolá-los, de modo que o final da capa fique escondido quando se olhar o conector por trás.  Oriente os fios através das valetas existentes, e encaixe cada um deles em sua respectiva fenda. Conexões de tomadas bem feitas são importantes para manter a velocidade da rede e evitar interferências.

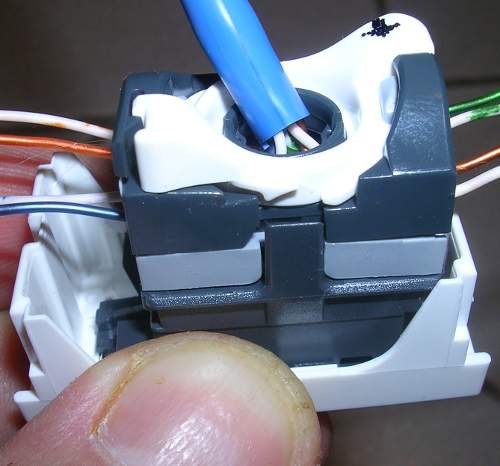

Depois de encaixados os fios, são juntadas as duas partes do conector, SEM FORÇAR NEM APERTAR.  Deve-se cuidar a guia num dos lados, mostrada abaixo.  Com tudo encaixado, gire o anel branco, por onde entra o cabo, até ouvir um “click”.  Corte os excessos da fiação e está pronto.

Tomada RJ45 - Seta mostrando a guia

Tomada RJ45 - Antes do click

Tomada RJ45 - Depois do click

Tomada RJ45 montada

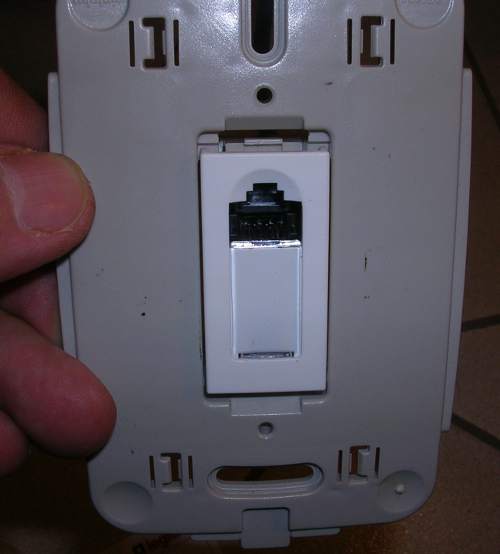

Tomada RJ45 - Montada no suporte
